如何在机械CAD软件中标注序号?

2018-12-06 14406 机械CAD

摘要

为了便于看图,作好生产准备工作、管理图样和零件或编制其它技术文件,常常需要在图纸上对每个零件进行编号,在浩辰CAD机械软件中,提供了丰富的标注序号功能。

正文

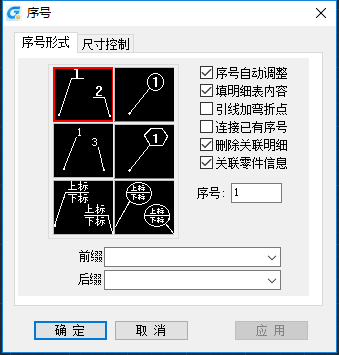

在浩辰CAD机械软件中,调用菜单栏【浩辰机械】→【序号/明细表】→【序号】或输入“XH”命令,就会弹出如下图1所示对话框。可以选择以下六种序号形式对各零件进行序号标注。

A.序号自动调整:当有重复序号标注时,自动调整其后的序号,相当于序号的自动插入。“序号自动调整”不选择时,则进行序号的重复标注,相当于在不同视图对同一零件进行重复标注。

B.填明细表内容:复选该项时,在放置序号引出点时,弹出“明细表编辑”对话框,此时可直接输入此序号所对应的明细表内容,点击【保存】按钮,将记录到随后生成的明细表中。

C.引线加弯折点:复选该项时,序号引出线可以弯折一次。

D.连续已有序号:复选该项时,进行序号连续标注,其序号插入位置由鼠标点取的位置和鼠标拖动牵引的方向确定。

E.删除关联明细:当删除复选该项所生成的标注序号时,明细表中将自动删除序号所对应的明细。

F.关联零件信息:当图中有直接从零件库插入的零件时,勾选这个选项,序号连接到那个零件时,能够自动生成那个零件的相应明细。

G.序号:本次序号标注的值,系统会根据最近标注的序号值进行累加显示,可以在此修改为合适的序号标注值。

H.前后缀:其他标注类型的文字可以添加前后缀。

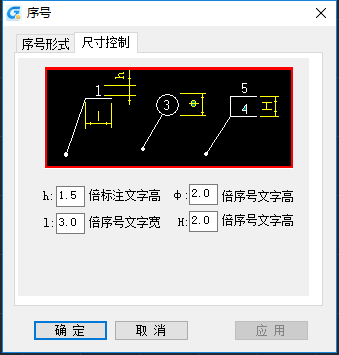

I.尺 寸 控 制:如果需要控制尺寸形式,可以点取“尺寸控制”页,显示“序号-尺寸控制”界面,如下图2所示。可以根据自己的设计习惯修改序号的大小。标注文字字高是指尺寸标注中的字高,可以修改尺寸标注式样中的文字高度

1.在执行标注序号前,可以先进行主图框设定,这样就可以把一些具体的信息写入到明细表生成图纸,图纸生成和设定主图框操作参考第二章内容进行操作。

2.在用鼠标拖动标注线以确定序号放置点的过程中,可以点击鼠标右键以改变序号引出方向。

3.当进行序号的连续标注时,需要一个已存在的序号作为基准序号,否则不能生成。

4. 在明细表生成之后,每添加一个序号,系统都会在明细表多增加一行。
