如何使用cad软件来进行引出标注?

2019-04-15 8901 给排水CAD

浩辰cad给排水软件提供了强大的符号标注模块,其中引出标注可用于对多个标注点进行说明性的CAD文字标注。浩辰给排水软件中的该功能可以自动按端点对齐文字,具有拖动自动跟随的特性,默认是单行文字,需要标注多行文字时在特性栏中切换。本文介绍每天要进步,给排水cad的引出标注功能学习。

引出标注

菜单位置:[室内cad设计]à [符号标注] à [引出标注]

功能描述:本命令可用于对多个标注点进行说明性的文字标注,自动按端点对齐文字,具有拖动自动跟随的特性,默认是单行文字,需要标注多行文字时在特性栏中切换。http://www.gstarcad.com

操作步骤:

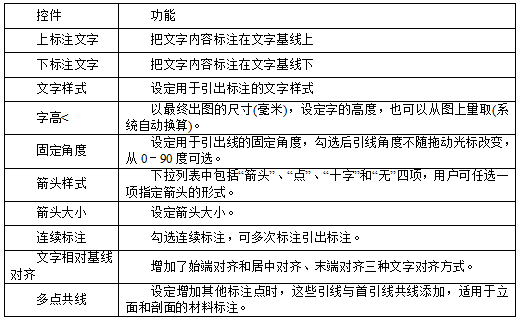

单击菜单命令后,显示对话框:

在对话框中编辑好标注内容及其形式后,按命令行提示取点标注:

请给出标注第一点<退出>:  点取标注引线上的第一点

输入引线位置<退出>: 点取文字基线上的第一点

点取文字基线位置<退出>:  取文字基线上的结束点

输入其他的标注点<结束>:  点取第二条标注引线上端点

输入其他的标注点<结束>:  回车结束

双击文字进入在位编辑状态,双击其他地方进入对象编辑框。
