CAD打印时为什么有些线宽不显示?

2017-05-04 20642 浩辰CAD

是否遇到过打印时不显示线宽的情况?你是否也很好奇为什么明明设置了线宽打印时却不显示?你是不是迫不及待的想要知道答案,浩辰CAD微信公号专门为您解答各种CAD的疑难杂症,一起来看吧!


首先,在这里普及一下:并不是在图纸中设置好图形的线宽,打印的时候就会按照设置的线宽打印。 这也就是我们题目中提到的问题,那么如果想要打印的时候显示线宽应该怎么做呢?


要想按图中设置的线宽打印,必须使用打印样式表(CTB或STB),并且在对应颜色或对应样式的输出的线宽设置中选择“使用对象线型”。

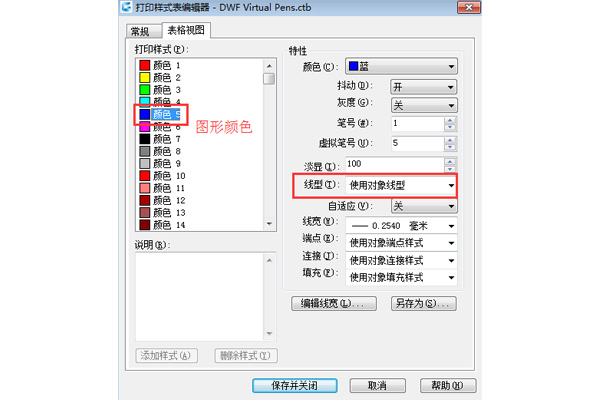

CAD打印样式编辑器的线型选择

在打印样式表编辑器中选择“使用对象线型”,在选用打印样式表后,就可以根据图形或图层设置的线宽进行打印了。


特别说明:如果没有使用打印样式表,所有线都会按照默认的线宽打印,或者打印样式表被调整过,例如图形对应颜色或打印样式的输入线宽被设置成了固定值,例如0.5,那么你在图形中给对象或图层设置的线宽也会不起作用。这就是产生文章题目中问题的原因。

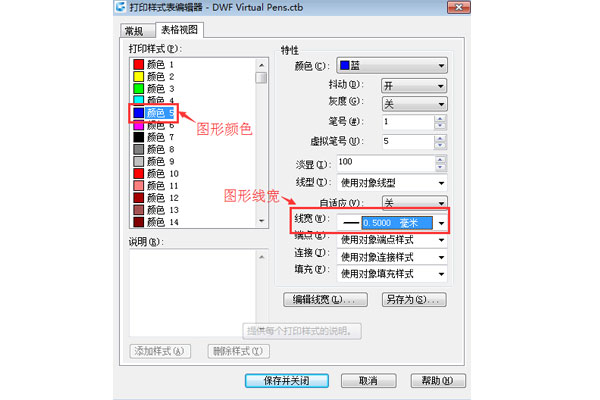

CAD打印样式编辑器的线宽选择

当出现类似情况的时候,一个是看是否使用了打印样式表,然后再检查一下图形对应的输出线宽是否被设置成了固定值。解决了这两个问题,您的打印就没有任何问题了,线宽将完美显示。


今天的问题解答就到这里了,如果您还有更多的CAD使用问题,可以关注我们浩辰CAD微信公号,在后台提问客服便会帮您解答。
