可以看见图片是由一个个彩色方块组成，这些组成图片的方块就叫像素。不光是光栅图像，数码照片、印刷的图片、打印的图形也是这样，在高倍放大镜下也会发现是由一个个彩色点组成的。
由像素组成的图片电子文件就叫像素图或位图，Photoshop、Windows自带的画图工具就是用来编辑处理位图的。位图电脑文件的种类很多，有bmp、jpg、gif、pcx、psd、png、psp、tif/tiff等等。在CAD中将这些由像素点构成的图形文件被称为"光栅图像"。
光栅图像是否精细清晰，是由像素的密度，也就是在单位长度里包含像素点的数量决定的，包含的像素越多，图片越清晰。衡量图片清晰度的指标叫做图片的"分辨率"，用"像素/英寸"（每英寸像素）来表示，简写成dpi（Dot per inch）或叫ppi(Pixel per inch）。
如果一幅图片的分辨率是100dpi，幅面为6英寸高×4英寸宽，也就是说高度方向有600个像素，宽度方向有400个像素，整个图片由600×400=240000个像素组成。如果长度单位是毫米，就需要进行一下除以25.4换算成英寸后再乘以分辨率。
分辨率并不是越高越好，要从满足需求和文件大小两个因素考虑，像素越多，储存图片文件的体积越大。如果仅在电脑显示器显示的图片，比如网页中使用的图片，分辨率为72dpi或96dpi足够了；印刷品通常分辨率是300dpi。如果一般办公打印和打印CAD图形，打印分辨率设置成300dpi也足够了。

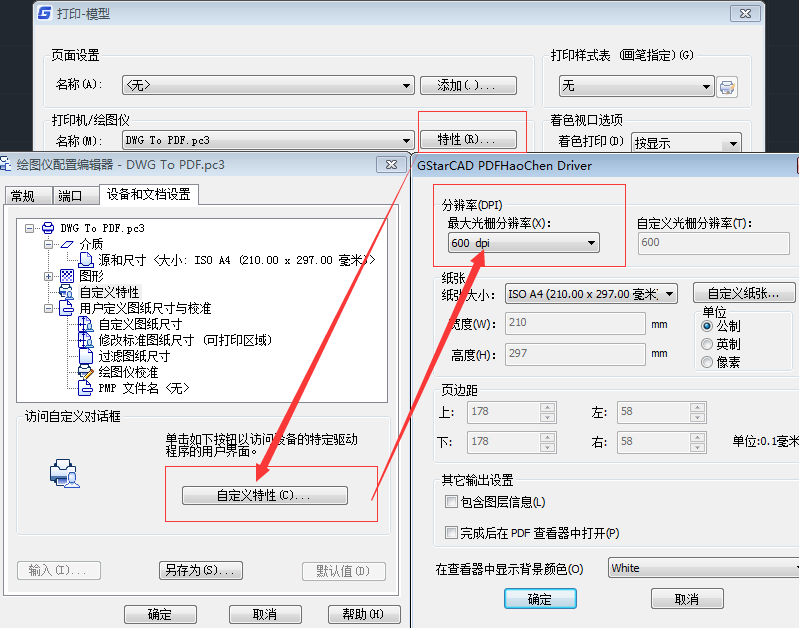

比如您打印pdf格式，选驱动后，可以在设置里面调整分辨率如下图所示：
1 个回复
lena
赞同来自:
可以看见图片是由一个个彩色方块组成，这些组成图片的方块就叫像素。不光是光栅图像，数码照片、印刷的图片、打印的图形也是这样，在高倍放大镜下也会发现是由一个个彩色点组成的。
由像素组成的图片电子文件就叫像素图或位图，Photoshop、Windows自带的画图工具就是用来编辑处理位图的。位图电脑文件的种类很多，有bmp、jpg、gif、pcx、psd、png、psp、tif/tiff等等。在CAD中将这些由像素点构成的图形文件被称为"光栅图像"。
光栅图像是否精细清晰，是由像素的密度，也就是在单位长度里包含像素点的数量决定的，包含的像素越多，图片越清晰。衡量图片清晰度的指标叫做图片的"分辨率"，用"像素/英寸"（每英寸像素）来表示，简写成dpi（Dot per inch）或叫ppi(Pixel per inch）。
如果一幅图片的分辨率是100dpi，幅面为6英寸高×4英寸宽，也就是说高度方向有600个像素，宽度方向有400个像素，整个图片由600×400=240000个像素组成。如果长度单位是毫米，就需要进行一下除以25.4换算成英寸后再乘以分辨率。
分辨率并不是越高越好，要从满足需求和文件大小两个因素考虑，像素越多，储存图片文件的体积越大。如果仅在电脑显示器显示的图片，比如网页中使用的图片，分辨率为72dpi或96dpi足够了；印刷品通常分辨率是300dpi。如果一般办公打印和打印CAD图形，打印分辨率设置成300dpi也足够了。
比如您打印pdf格式，选驱动后，可以在设置里面调整分辨率如下图所示：
