cad图层状态管理器作用？

已邀请:

1 个回复

赞同来自:

在操作cad图纸时要经常开关、冻结或锁定相同的图层，我们可以将设置好的图层状态利用“图层状态管理器”保存下来，这样下次就不必重复设置了，直接切换图层状态即可。设置好的图层状态不仅可以在当前图纸中使用，还可以保存后在图层设置相同的其他图纸中使用。
设置图层状态
设置图层状态直接输入命令:LAYERSTATE
也可以工具条或者菜单，在菜单图层特性管理器菜单格式-图层状态管理器

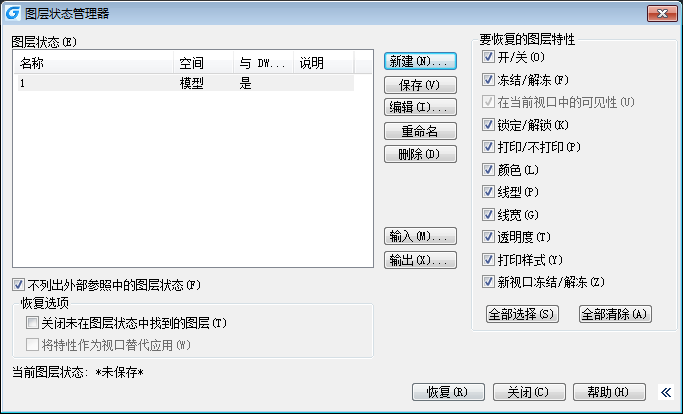

在对话框中单击“新建”按钮就可以新建一个图层状态，点“编辑”按钮可以打开图层列表并设置各图层的状态。

二、恢复图层状态
当我们将几种常用的图层状态设置好后，利用图层状态管理器可以切换图层状态，切换方法非常简单，按“图层状态管理器”名称选中、下面恢复按钮确定。

三、输入和输出图层状态
不同行业或单位图纸都是类似的，也就是图层相同，所做的操作也类似，在一张图纸中设置好的图层状态可以适用于其他图纸，为了避免重复进行设置，CAD提供了输出和输入图层状态的功能。在图层状态管理器对话框中选择一个图层状态，然后单击“输出”按钮，即可将此图层状态保存为*.las文件，点“输入”按钮就可以输入*.las\*.dwg\*.dwg\*.dwt这些文件中保存的图层状态。
