如何在浩辰CAD看图王中标坐标?

2018-12-18 13638 浩辰CAD看图王

摘要

浩辰CAD看图王提供标坐标功能,可以标注出总图中的坐标值。

正文

自从浩辰CAD看图王提供了测坐标功能后,有很多用户想要标坐标功能。

标坐标功能可能主要服务总图中需要标出坐标值的用户。

标坐标功能在哪里呢?

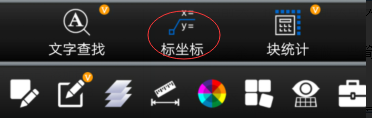

启动浩辰CAD看图王,打开一张DWG图纸,高级制图模式下,点击一级菜单上的“工具箱”,二级菜单的第二个就是标坐标:


标坐标怎么用啊?

操作步骤:

Step1:指定坐标点;

Step2:如无需修改坐标系或北向角度,可以跳过。

在选项面板中可修改坐标系和北向角度。

坐标系一栏显示当前坐标系,如需切换可点击切换。

北向角确定X方向。默认北向角度为90°, 如需修改北向角度,可点击修改,也可点击图标在屏幕上指定两点确定北向角度。

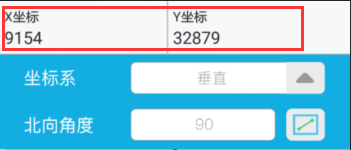

指定坐标点后,在面板上方临时显示该点的X和Y坐标值。调整点的位置,或修改面板上的选项,更新该点的坐标值。

Step3:指定坐标的文字位置,命令完成。

新创建的标注结果所在图层名称为:gcad_coordinate,可通过图层开关控制坐标值的显示和隐藏。
