CAD已标注的尺寸如何快速修改

2016-05-31 10834 浩辰CAD

一直注浩辰CAD的朋友应该知道,前面有两期也是介绍的尺寸标注,从基本标注到标注关联,关于尺寸标注还有很多的技巧,下面在介绍一下标注修改中的小小技巧。


用浩辰CAD标注的时候,默认会标注上测量值,若在测量值的基础上添加文字或公差,或者用其他数值替代测量值,应该如何修改呢?


实际上非常简单。浩辰CAD标注的数值就是文字,用简单的编辑命令就可以修改,命令是DDEDIT,快捷键是ED。输入ED,单击标注的文字,弹出多行文字编辑器。在编辑器中,浩辰CAD早期版本测量值会用<>表示,现在版本会直接显示标注数值,是否保留测量值,标注要采用什么格式,这些都由你决定了。

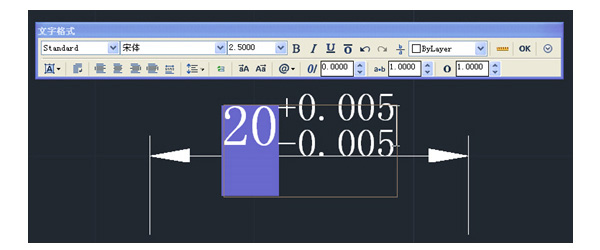

CAD的ED命令

在浩辰CAD新的版本中,修改标注尺寸更加简单了,只需要双击标注的文字,就会自动执行DDEDIT命令,无需输入命令就可以进行修改了。如果你不需要输入特殊的文字格式,你也可以再属性框(CTRL+1),“文字替代”栏中修改标注文字。

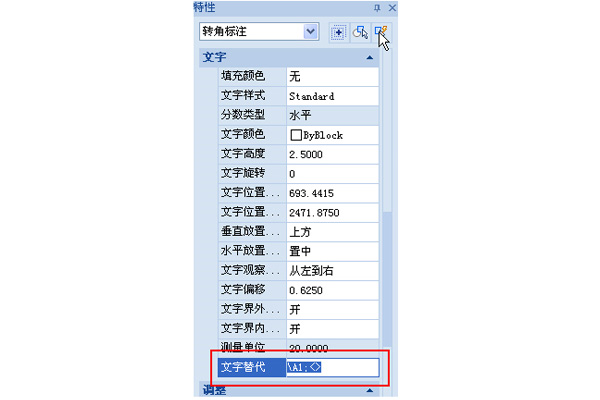

CAD属性框
