如何使用浩辰CAD暖通来进行多联机设备的布置?

2018-12-25 6740 暖通CAD

摘要:

多联机设备分室内机和室外机,是空调设计的一个重要功能。浩辰图库中内置市面上常用的设备图库,可以方便设计人员进行选用,布置时候还可以选用二维图库和三维图库。多联机设备的各项参数均可在布置界面进行设置。本文介绍划重点,浩辰暖通多联机设备的布置。

正文:

多联机设备布置

室内机布置

菜  单:[多联机]→[多联机设备]→[室内机布置]

功  能:室内机选型布置

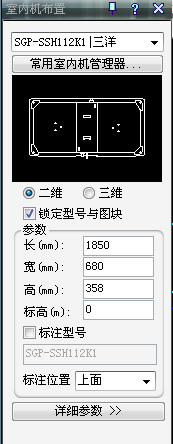

执行该命令后,弹出对话框,如图示:

1. 室内机型号下拉列表提供常用的型号,可通过下面的按钮连接到常用室内机管理器;

2. 室内机所对应图块的长宽高尺寸,读取自室内机设备库,用户可手动修改;

3. 标高参数,除非用户手动修改此数据,否则不变化;

4.锁定、解锁型号与图块,锁定情况下,型号的切换会引起图块的变化,且用户无法手动选择图块,解锁情况下,型号的切换不会引起图块的变化,且用户可以手动选择数据库中任意图块;

5.自动标注型号时,可以选择标注的文字的位置,标注文字大小取自系统设置/绘图设置/文字设置/中文出图字高。

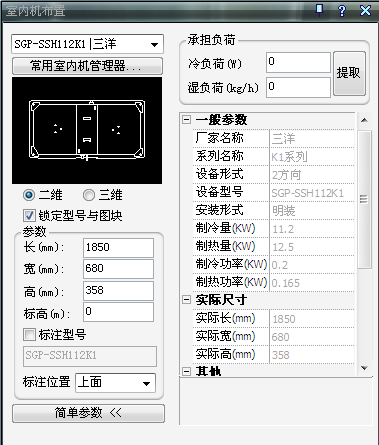

6.点击详细参数命令,对话框如图示:

7. 在布置多联机设备时,可以输入设备的承担负荷。

8. 点击提取按钮,可以将承担的负荷数据提取到界面上。

命令行提示:请选择房间编号:

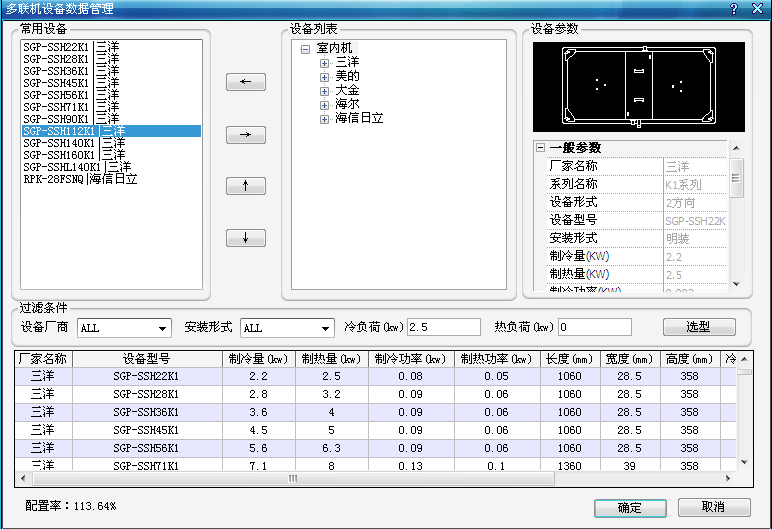

9. 点击常用室内机管理器命令,对话框如图示:

说明:

①设备列表和详细列表中显示所有设备数据,双击设备列表或详细列表,可以将选择的项添加到常用设备库中。

②增加四个过滤条件:设备厂商,安装形式,冷负荷和热负荷。在下方列表中显示选型结果。选择某一设备可以计算出该设备的冷负荷的配置率。列表具有排序功能。

室外机布置

菜  单:[多联机]→[多联机设备]→[室外机布置]

功  能:室外机选型布置

说  明:同室内机布置类似。
