【标注升级】浩辰CAD看图王对齐标注之后又出角度标注啦!

2018-12-28 2841 浩辰CAD看图王

摘要:

当我们想要知道某一角度的时候,直接使用浩辰CAD看图王的角度标注功能,不仅能测量出相应的角度,连同数值也能标注保存在图纸上,这样,当我们下次打开图纸的时候,就可以直接查看到相应的角度,而不需要再次测量!

正文:

浩辰CAD看图王上一版本中我们新增了对齐标注功能,自此可以将直线的测量结果直接保存在图纸上,而在我们的新版本3.0.3中,又增加了角度标注功能,这一次,连同角度的测量结果可以一起保存在图纸上啦!当我们想要知道某一角度的时候,直接使用角度标注功能,不仅能测量出相应的角度,连同数值也能标注保存在图纸上,这样,当我们下次打开图纸的时候,就可以直接查看到相应的角度,而不需要再次测量!有了之前对齐标注做样本,角度测量对于大家来说自然就是信手拈来,因为操作也是十分的简单!用过对齐标注的朋友就在熟悉不过了,角度标注的位置就在对齐标注的旁边!

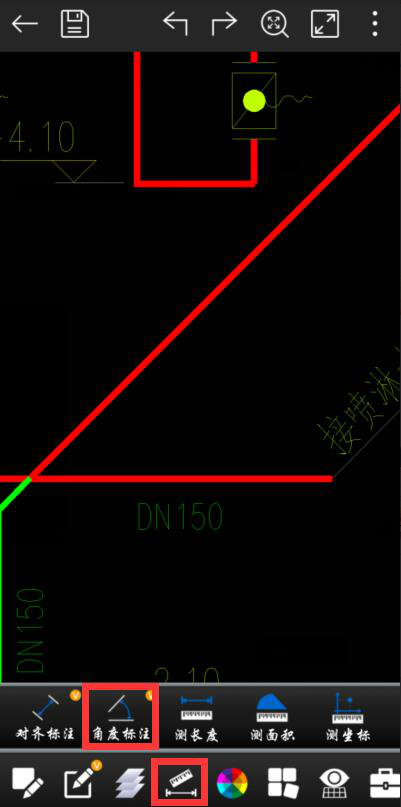

浩辰CAD看图王→高级制图模式→测量→角度标注:

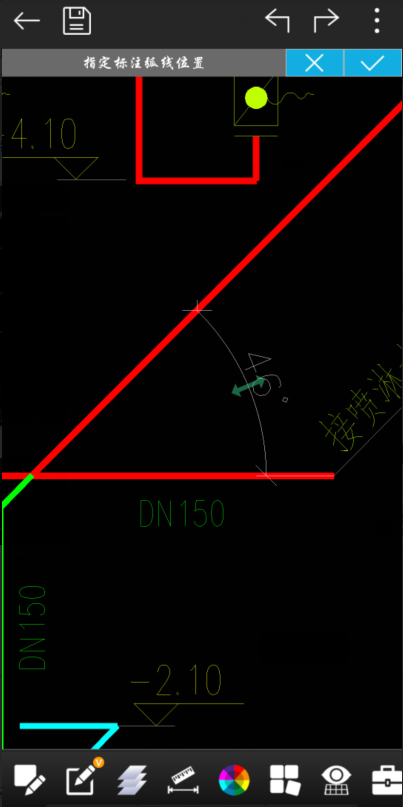

操作,和角度测量是一样的,根据顺序,选取角的第一个端点→角的顶点→角的另一个端点,就会出现如下图中所示的角度上的绿色箭头,这个绿色箭头和对齐标注中的是一样的,用来调整标注的位置。

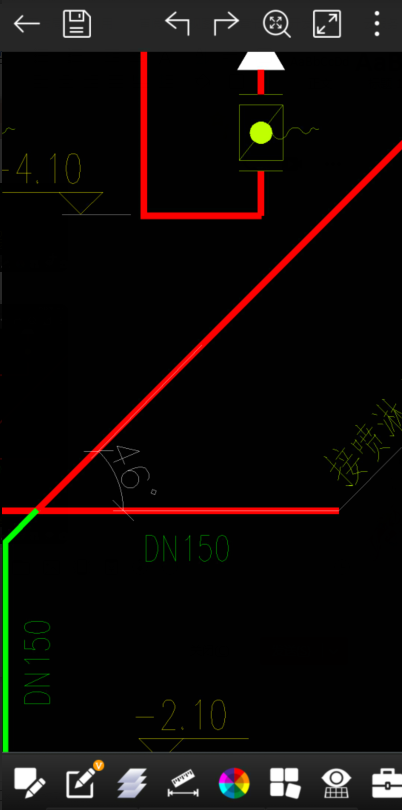

调整标注位置后,角度标注的结果就显示在界面

浩辰CAD看图王的标注功能不断的完善,上一版本有了对齐标注,这一版本有了角度标注,以后不管是距离还是角度测量的结果都可以直接保存在图纸上,对于大家看图就更方便!
