如何使用浩辰CAD暖通多联机模块来进行水力计算?

2019-01-21 6029 暖通CAD

水力计算是CAD暖通设计中必不可少的一个重要环节。以前很多设计人员自己做Excel表格进行计算,需要手动输入很多参数,麻烦也容易出错。浩辰CAD暖通各个模块大多提供了直接的水力计算功能。浩辰CAD暖通中多联机水力计算,可以很方便的建立各个分支,提取平面图数据进行计算。本文介绍就是快!学习浩辰CAD暖通多联机水力计算。

1、水力计算

菜  单:[ ]→[水力计算]

功  能:调用多联机水力计算器。

2、主界面

图面提取:选中“分支1”,则图面提取按钮可以使用,可以提多联机平面图数据。

保存:保存计算数据

读取:读取保存后的计算数据文件

初算:根据高级设置中的计算规则进行管径的选择计算

复算:根据选种的管径规格进行校核计算

Excel:弹出输出EXCEL计算书界面,根据需求可以选择输出项。



退出:退出程序

选中“多联机系统”,点右健则弹出右健菜单,如下图所示:

可以新建分支系统。

选择分支系统,如“分支1”,点右健则弹出右健菜单,如下图所示:

提取数据:提取平面图数据。

标注编号:根据提取平面图的数据,进行管径,设置的编号标注,方便查看计算结果。

新建分支:新建新的分支系统

删除分支:删除当前选中的分支系统

设置设备:设置室内机数据,可以手动建立数据模型。设置室内机数据后,会清除之前的数据,根据当前的室内机数据重新建立计算模型。

选中“冷媒管”等项,则显示当前项的计算结果。

3、高级设置

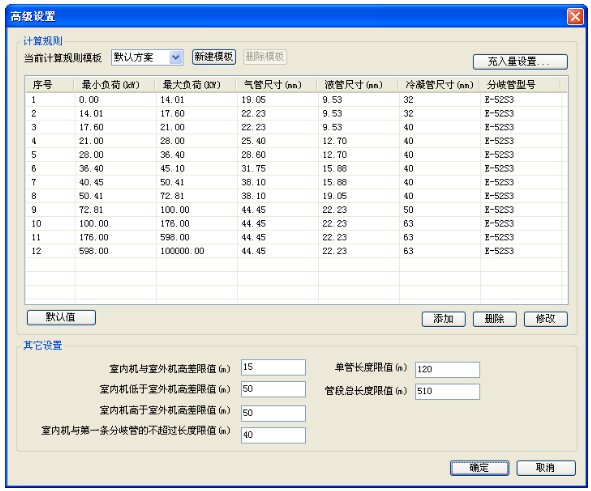

高级设置:弹出高级设置对话框,如下图所示:

新建模板:新建模板数据。

删除模板:删除当前模板数据

默认值:把当前数据恢复到默认值

添加:添加计算数据项

删除:删除计算数据项

修改:修改计算数据项。双击可以进行编辑,编辑后,要保存数据还需要点击修改

4、充入量设置

充入量设置:点击充入量设置,则弹出充入量设置对话框,如下图所示:

添加:添加数据项

删除:删除当前选中的数据项

确定:保存数据,退出程序

取消:退出程序

需要注意的时,充入量设置中的管径数据须与计算模块中的液管管径数据相匹配,否则充入量无法进行计算。
