CAD中为什么有些图形能显示，却打印不出来？

你是否注意到图层有一个是否打印的设置？又是否注意到CAD会自动创建一些图层？例如创建标注时，会自动创建一个DEFPOINTS的图层，这个图层默认被设置成不打印，而且是无法修改的。

如果不小心将DEFPOINTS图层设置成了当前层，绘制的图形就会在这个图层上，或者选择了图形后，不小心在图层列表中选择了这个图层，最终就会出现这些图形能显示，但打印不出来的现象。

除了放在了不打印的图层上，还有一种可能会出现打印不出来的情况。因为CAD的打印样式表只映射256索引色，默认状态下索引色的7号色（白色），会打印成黑色，但如果你用的不是索引色，而是真彩色的白色（255,255,255），CAD在打印时是不做处理的，打印时仍会按白色打印，因为纸张是白色的，这些线条就会看不出来。当然还有可能有其他情况。比如说打印设备比较老，由于内存溢出图形没打印完整，这种情况可能图形整个打印不完整，这些应该比较好判断。

这个问题怎么解决呢？

>>>> 方法1

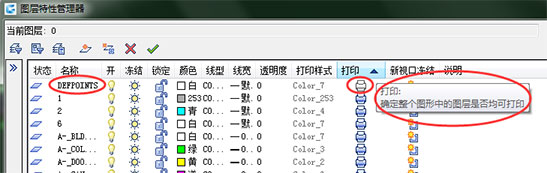

对于第一种原因导致的，首先看这些图形在哪个图层上，然后在打开图层管理器。

看一下这个图层是否设置成了不打印，如果所在图层不是类似DEFPOINTS、ASHADE这样的图层，直接设置成可打印就可以了。如果图形放到了DEFPOINTS这样图层，只能选中对象后，再在图层列表中选择一个其他图层，将对象移到别的图层。

>>>> 方法2

对于第二种原因导致的，当不是放到不打印图层时，就检查一下颜色的设置，将颜色改过来就可以了。

>>>> 方法3

至于其他原因导致的，我想大家应该会自己处理了。为什么会有这样的现象？CAD的图层之所以有是否打印的设置，是因为用户有这样的实际需求，有些图形我们需要它显示，但不希望它被打印。例如布局空间中视口的边界，显示边界可以让我们清楚地知道视口的范围，方便我们进入视口进行操作或了解视口的数量，但大部分都不希望视口边界打印出来，因此大部分设计人员会将视口，放到一个单独设置的不打印的图层上。有些设计人员为了省事，就直接将视口移动到DEFPOINTS图层。
