浩辰CAD功能-三维放样(Loft)

2018-04-09 9626 CAD教程

为了提升软件的三维建模能力,浩辰CAD有三维放样功能实现。

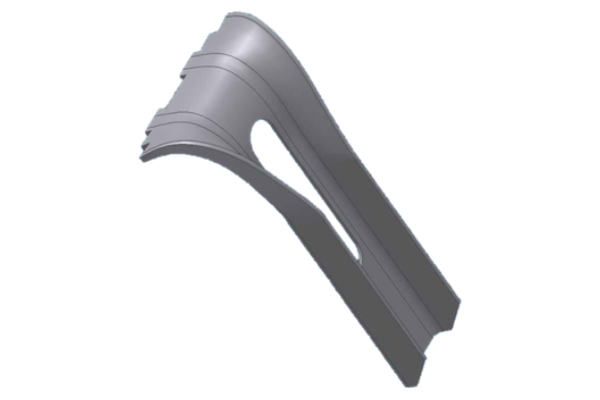

放样是一种建立三维模型的基本方法,利用三维放样功能,用户只需几个特征截面,便可以轻松构建复杂的实体或典面。

值得说明的是,执行放样(LOFT)命令并依次指定放样的横截面后,系统会要求输入放样选项,用户可选导向、路径或仅截面放样方式。如果选择导向,用户可以选择多条直线、圆弧、样条曲线、多段线作为导向曲线,放样实体在生成时会将指定的导向曲线纳入其边界,所以导向曲线会直接影响实体外轮廓的生成,下图是分别选择一组直线和曲线作为导向曲线的不同效果。

路径与导向不同,路径只能有一条,而且放样路径必须与所有横截面所在的平面相交,路径会直接影响实体截面的生成方式,下图是分别选择直线和曲线作为路径的效果对比。

而如果选的是仅截面的放样方式,则会弹出放样设置对话框,在对话框内,用户可以设置直纹、平滑拟合、法向指定及拔模斜度等放样参数,通过设置放样参数,控制实体生成效果。

放样大大降低了三维建模的难度,对于有建模需求的用户来说,这一功能无疑是非常实用的。用户只需要绘制出几个特征截面,并控制截面的相对位置,放样功能就可以自动完成截面之间的实体、曲面构建,生成理想的三维模型。
