如何在CAD中制作空心文字

2018-12-03 14082 CAD

CAD文字功能在基本操作中,可以书写一些简单、常用的字体,但在某些情况下,设计师需要特殊艺术空心文字来表达设计方案。如果通过多段线和样条曲线的命令去绘制字体,就显得十分麻烦,而且并不美观。此时,设计师可以使用CAD中一些特殊的文字功能来实现艺术字体的表达下,二笔就给大家具体介绍一下如何来实现这样的操作。

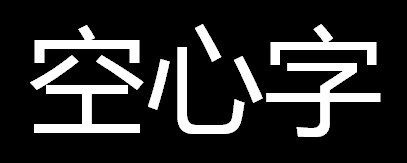

1、首先,在命令行输入T(文字命令)并回车,利用文字工具输入相应的文字,如下图为输入“空心字”的效果。

2、为文字选择有线宽的字体,比如“微软雅黑”、“宋体”等。注意,单线字体,如txt.shxgbenor.shxgbcbig.shx等,是做不出空心字的。

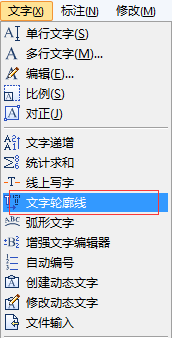

3、启动文字轮廓线命令。选择浩辰CAD文字中的“文字轮廓线”命令,命令菜单结构如下图所示:

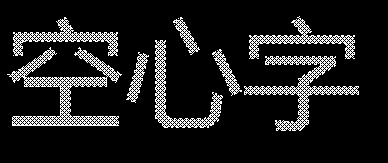

4、选择文字并回车。这时候,从表面上看,文字没有什么变化,其实,浩辰CAD已经用线条为文字进行了“描边”。

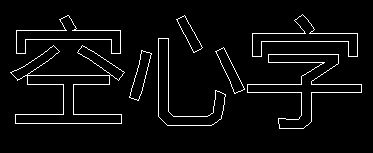

5、选择文字有色块填充的部分,并删除,就可以得到空心字,效果如下图所示
