如何设置CAD的绘图环境

2018-12-03 6826 CAD

概述

正所谓“磨刀不误砍柴工”,绘图环境的设置是设计师的一门基本功。在使用CAD之前,只有合理设置绘图环境,才能提减少不必要的工作,提高CAD绘图工作效率。

正文:

绘图环境的设置是设计师的一门基本功,在使用浩辰CAD之前,合理地设置绘图环境,可以减少不必要的工作,高工作效率。下面,笔者将给大家介绍浩辰CAD在使用之前,几个重要绘图先项的设置方法。

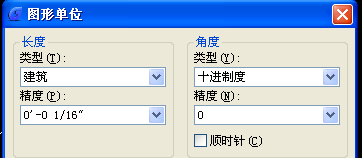

设置绘图单位:选择“格式/单位”菜单命令,在“图形单位”窗口(如下图所示)中设置长度和角度的单位。

设置图形界限:选择“格式/图形界限菜单命令,在命令行的提示下完成图形界限的设置

设置栅格:在状态栏的“栅格上单击右键,选择快捷菜单上的“设置”,如下图所示。

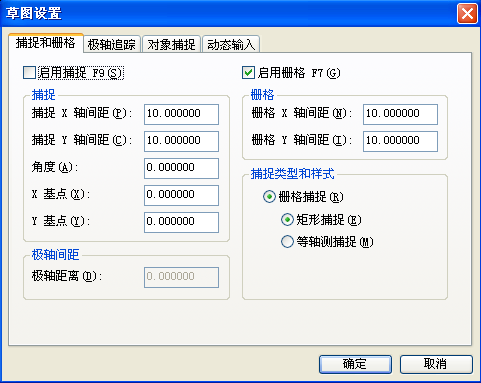

在弹出的对话框(如下图)可以完成捕捉和栅格的设置,比如捕捉间距、栅格间距等。在使用浩辰CAD的进程中,如果将捕捉和栅格打开,光标将会自动被吸附到最近的光栅网格上。

其他常用设置

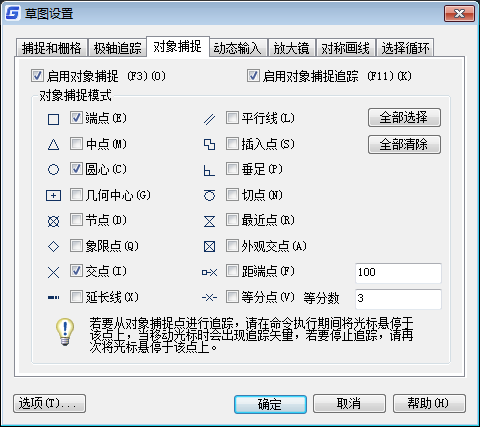

此外,在状态栏(软件界面下方)上可以通过右键快捷菜单完成追踪、对象捕捉的设置。尤其是对象捕捉,其设置面板如下图所示,通常情况下,可以打开所有的对象捕捉模式,这样,浩辰CAD就可以捕捉到实体的所有特征点,方便绘图。

需要说明的是,对像捕捉与捕捉不同,对象捕捉可以捕捉到实体的特征点,比如圆心、直线的中点,而捕捉则针对网格而言,指光标会自动捕捉到网格线。
