如何使用浩辰CAD来编辑暖通空调的材料表?

2018-12-10 3477 暖通CAD

摘要:

使用通风空调材料表生成材料表后,后续如果需要修改,则不用重新生成材料表,可以直接编辑已有的材料表。 如果有多张图中的材料表需要并表,浩辰暖通也提供了材料表的合并功能。简单点几下就可以完成合并工作。本文介绍浩辰cad暖通空调材料表的编辑技巧

正文:

材料表编辑

场景一,材料表在当前图中绘制

方法一:

菜单:[材料表]→[材料表编辑]

功能:编辑生成的材料表

命令行提示:请选择材料表:

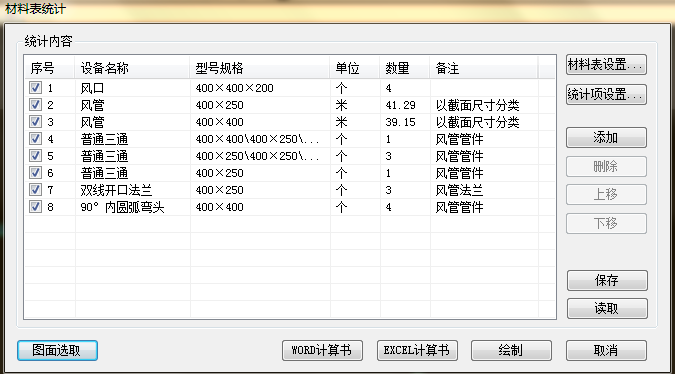

执行命令选择后,弹出如下对话框:

说明:此操作可参照材料表统计部分内容。

方法二:

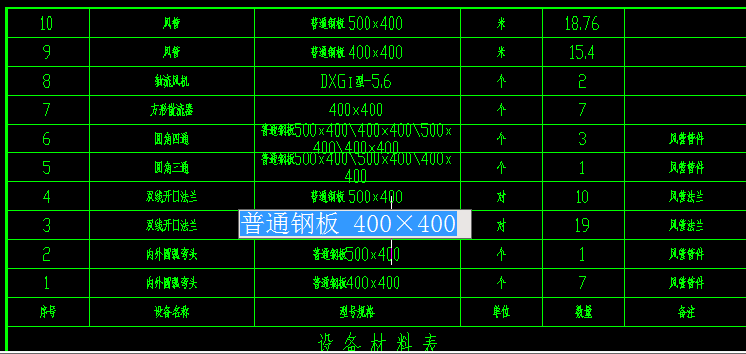

直接在绘制到图中的材料表中,双击要修改的文字,直接修改即可。

方法三:

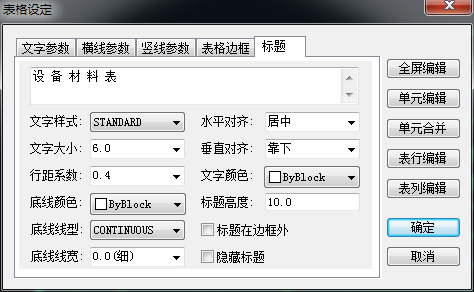

可以直接双击图中已绘制好的材料表的表格线。则进入表格设置编辑界面。

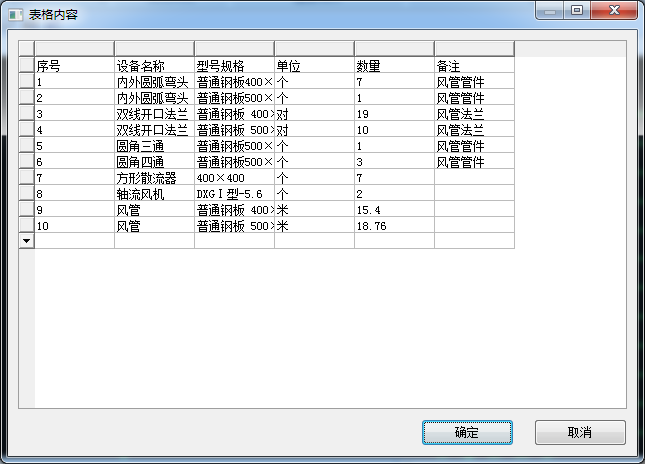

可以修改参数信息。如果点击全屏编辑。则进入全屏编辑材料表状态。

场景二,材料表在材料表文件中保存

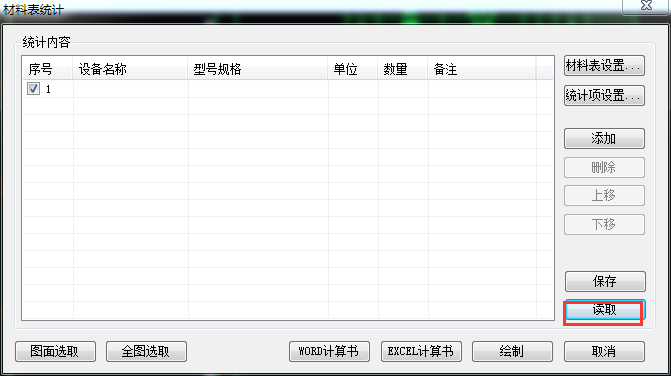

点击材料表统计

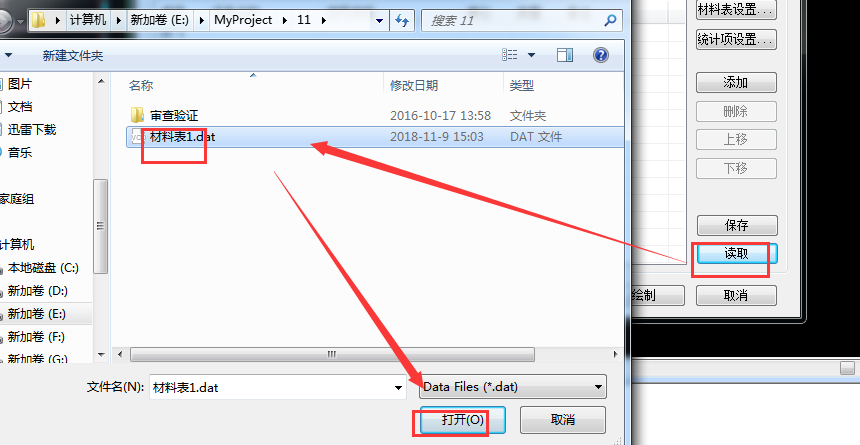

点击读取,找到材料表文件点打开

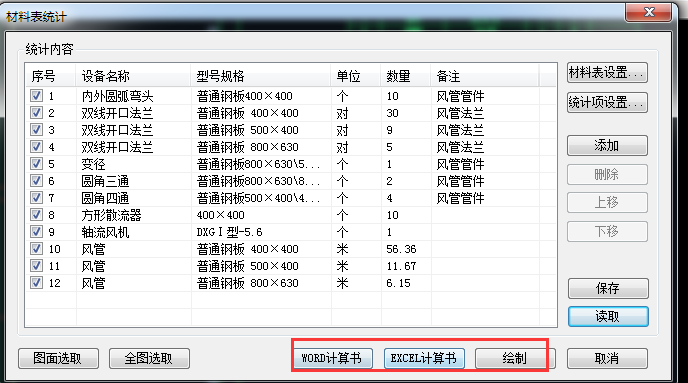

打开后,材料表数据自动读取到当前,可以修改数据。生成材料表。

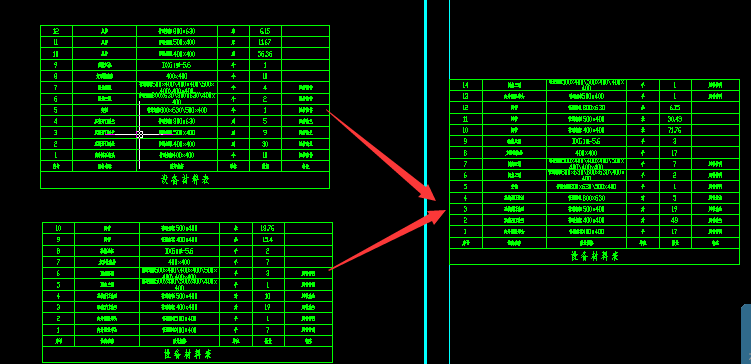

材料表合并

菜单:[材料表]→[材料表合并]

功能:将多个材料表合并为一个表格

命令行提示:请选择材料表:

选取所要进行合并的材料表,确定即可完成。
