如何通过CAD的图层来管理图纸(一、当前图层和上一个图层)

2018-12-12 4317 CAD

概述:

CAD所谓当前层,就是当前激活的图层,当前绘制的图形将放置在当前层上。CAD的图层工具栏中有一个按钮,在经典界面中就在图层列表的后面,提示为“上一个”或“上一个图层”。都是如何设置使用,下面具体介绍一下。

正文:

CAD所谓当前层,就是当前激活的图层,当前绘制的图形将放置在当前层上。也就是在绘图前必须合理设置当前层,才能保证你绘制的图形在正确的图层上。CAD默认都会有一个0层,这个图层是无法删除的。新建图纸的默认当前层也是0层,如果我们不设置当前层,所有图形都会画在0层上。图形简单倒无所谓,如果图形特别复杂,全部绘制到0层上对于后续的编辑和打印会带来很多麻烦。

设置当前层的操作很简单,通常采用的方法有两种:

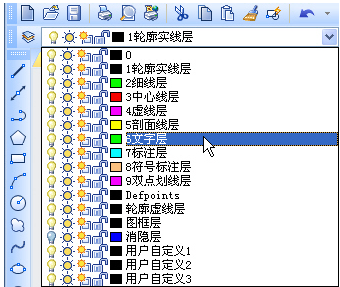

1、知道图层名,可以直接在图层下拉列表中选择一个图层,如下图所示。

2、通过选择图中的对象来设置当前层。如果不知道图层名,或者图层特别多,但要将新画图形放到跟某个图形的同一图层上,可以点“将对象的图层设置为当前”按钮或输入LAYMCUR命令,然后在图中选取某一个图形即可。如下图所示。

如果你没有使用机械或建筑的专业软件,只是用CAD基础功能绘图的时候,注意要设置好当前层。

如果将图形绘制到错误的图层上后面再调整会比较麻烦,曾经有人将图形都画在了defpoints图层(一个设置为不打印的图层)上,结果图形能看到却打印不出来,自己还不知道怎么回事。 CAD的"上一个图层"命令有什么用?

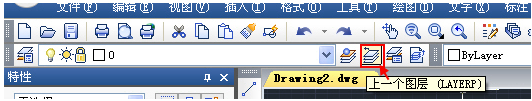

CAD的图层工具栏中有一个按钮,在经典界面中就在图层列表的后面,提示为“上一个”或“上一个图层”,如下图所示:

这个按钮很多人不知道干什么用的,也没有用过。其实这个按钮的功能非常简单,所谓“上一个图层”指的是上一个图层状态,假设你刚在图层管理器中关闭或锁定了一些图层,现在又想返回之前的状态,点一下这个按钮就可以,也可以直接输入LAYERP命令。

LAYERP命令就相当于UNDO,只不过UNDO是用来撤销图形相关操作的,LAYERP是用来恢复图层相关操作的。

在CAD的低版本中默认状态下是不记录图层状态的,直接点这个按钮是不起作用的,需要先打开图层状态的记录,命令是LAYERPMODE。很显然这样的设置给使用这个命令带来了障碍,现在高版本的CAD中默认打开了图层状态的记录,需要恢复上一图层状态时直接点“上一个图层”按钮即可。

LAYERP命令并不能恢复对图层所做的任意修改,有三种对图层的修改操作无法用LAYERP命令来恢复:

1、是对图层名的修改。

2、是删除图层。

3、是添加图层。

这三种操作是用CAD的UNDO可以撤销的,不属于图层状态的设置,所以无法使用LAYERP恢复。
