如何使用CAD的块属性?

2018-12-12 6330 CAD

概述:

CAD图纸在实际设计过程中,将属性文字定义为块对象有很重要的应用,而所谓“块属性”,通常指被定义为块参照的属性文字。在浩辰CAD中,我们可以很方便地导入或导出块属性,这一功能让批量修改块属性成为可能。

正文:

在实际设计过程中,常常会将属性文字定义为块。比如,我们可以将属性文字与索引符号图形一起定义为索引符号块,当索引符号被插入时可以方便地修改其索引编号;我们也利用属性文字定义图框块的标题栏,这样就可以很方便在修改图框中的图号、日期、零件名等栏目。

首先向大家介绍两个基本命令:ATTOUT(导出命令)、ATTIN(导入命令)。

利用此功能可将一批属性块的属性集体导出到文本文档,然后打开该文档对属性值进行批量修改,随后导入属性值,这样可以对属性块属性进行批量修改,整个流程如下:

1、使用导出属性值功能,软件提示先保存成一个文本文件,输入一个文件名保存。

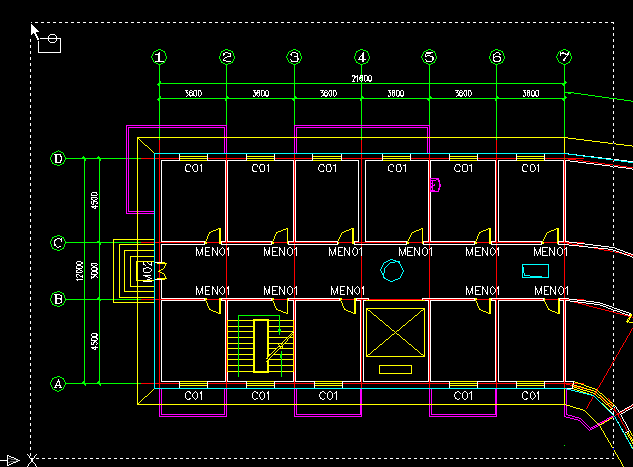

2、在图中选取属性块,支持框选,软件自动过滤选择属性块。如下图示。

回车确认后,所有选择的属性块的属性信息已经就都提取到文本文件中。

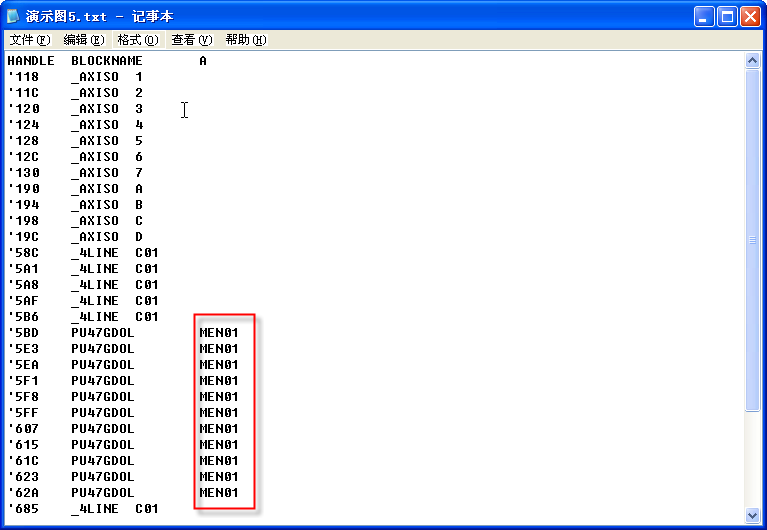

3、打开这个文件对属性值进行编辑。如下图所示 。

文件中第一列是程序中的句柄,不用关心。只需注意下第二列的块名和第三列的属性值的对应关系即可。上图中可将红框内所有为MEN01的属性值分别修改为Door-A~Door_K并保存退出。

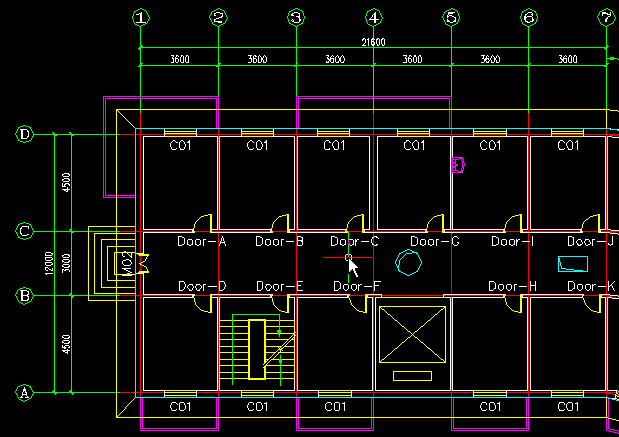

4、返回刚才那张图纸,使用“导入属性值”功能,导入刚编辑过的文本文件。图中属性块的属性值就会被集体修改。如下图所示。
