如何使用浩辰CAD暖通来绘制风管吊架和支架?

2018-12-14 3746 暖通CAD

摘要:

在浩辰CAD暖通风管设计中,风管都是用吊架吊起或是支架支起来的。那么绘图时候吊架和支架的绘制是一项比较繁琐的工作。浩辰暖通软件中提供了绘制风管的模块,该模块中提供了绘制吊架和支架的功能。本文介绍如何使用浩辰暖通绘制风管吊架和支架

正文:

风管吊架

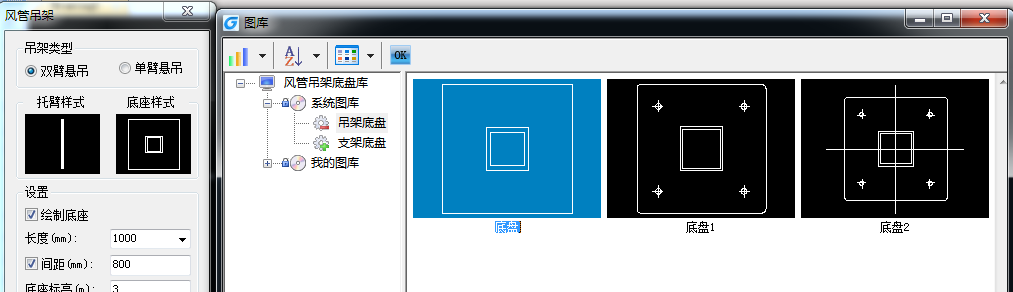

双击样式图可以进入图库进行选择托臂样式和底座样式

菜单:[通风空调]→[风管设备] →[风管吊架]

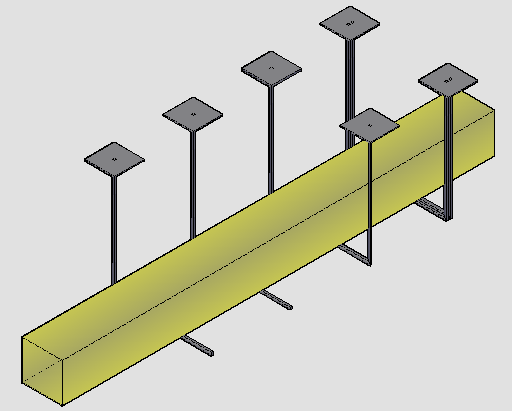

功能:沿风管按指定间距布置吊架;

命令行提示: 选择布置点:

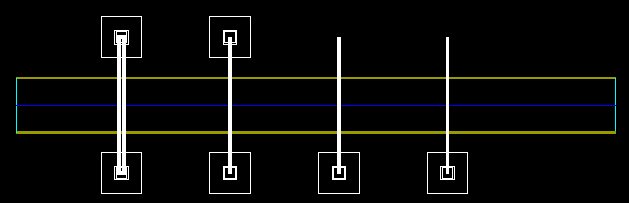

1、软件提供两种吊架可以选择:双臂悬吊和单臂悬吊;

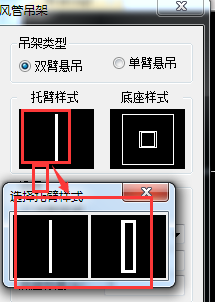

2、用户可以点击托臂样式示意图选择托臂样式,点击底座样式示意图选择底座的样式;

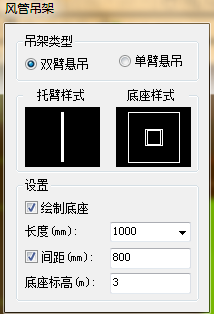

3、参数设置,勾选绘制底座后,显示底盘,不勾选则不进行显示;长度为托臂的长度,间距为连续绘制时下一个吊架与前一个吊架的间距;标高为底盘的标高,托臂的标高根据风管底部的标高进行设置;

4、连续绘制时,根据所布置的风管的基线和间距预算下一个吊架的位置;

风管支架

菜单:[通风空调]→[风管设备] →[风管支架]

功能:沿风管按指定间距布置吊架;

命令行提示: 选择墙上一点:

选择布置位置或[换向(C)]:

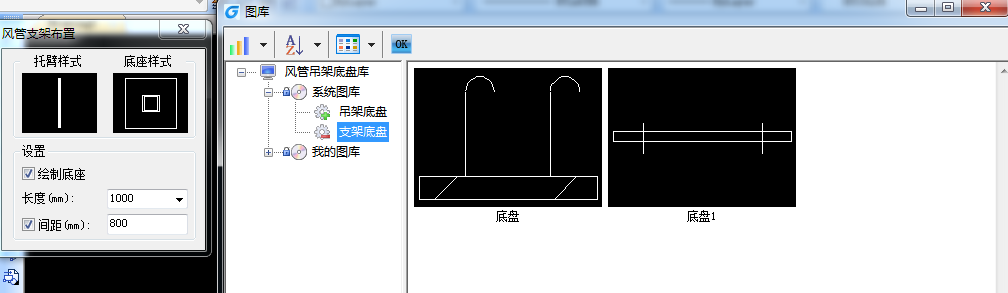

1、用户可以点击托臂样式示意图选择托臂样式,点击底座样式示意图选择底座的样式;

2、参数设置,勾选绘制底座后,显示底盘,不勾选则不进行显示;长度为托臂的长度,间距为连续绘制时下一个吊架与前一个吊架的间距;

3、用户选择墙上的一点开始布置,如果支架的朝向不合理,可以按关键字C进行幻象;

4、连续绘制时,根据所点选的墙或线和间距预算下一个吊架的位置;

5、支架的标高,用户不能手动设置支架的标高,在支架布置后,软件判断支架是否有相应风管进行支撑,若有则使用风管底部标高,反之则使用0标高;
