浩辰通风空调设备的连接和设备布置

2018-12-14 3334 暖通CAD

摘要:

在浩辰暖通中,布置完风管后,我们往往还要布置一些设备并对这些设备进行连接。在通风空调模块中,设备连接时候需先对设备进行连接定义。定义好后才能使用设备连接功能进行设备连管操作。本文介绍浩辰通风空调设备的连接和设备布置。

正文:

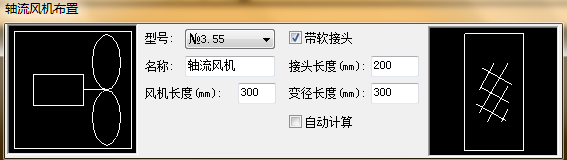

轴流风机

菜单:[通风空调]→[风管设备] →[轴流风机]

功能:沿风管或指定位置插入轴流风机

1、左侧轴流风机图块可通过单击图形进入图库,选择轴流风机平面图绘制形式;

2、轴流风机型号、名称等参数均可手动指定,同时轴流风机与风管连接处的软接头和天圆地方等局部构件,也可通过该功能自动计算和生成;

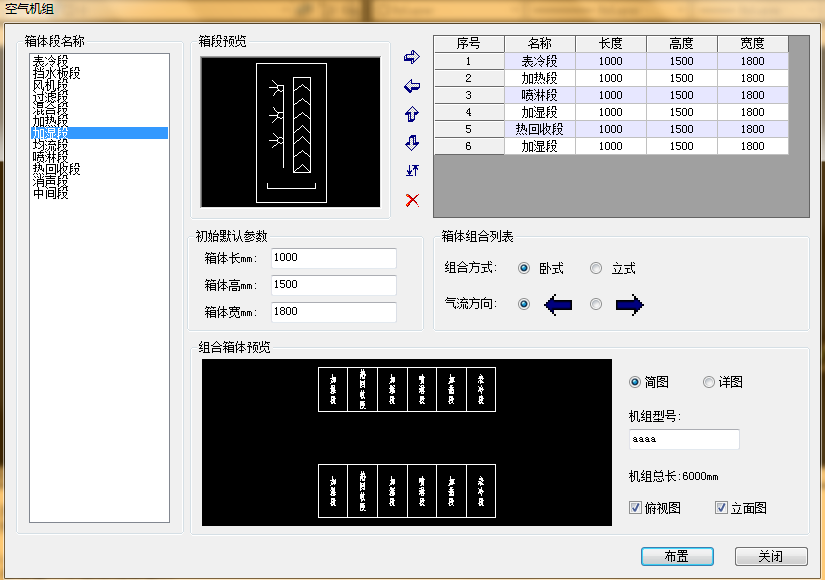

空气机组

菜单:[通风空调] →[风管设备]→[空气机组]

功能:对风系统空气机组进行组合、绘制

1、手动选择空气机组各功能段,组合后可对功能段进行参数的输入、顺序的排列等操作;

2、布置的空气机组可选择视图效果,如俯视图、立面图,选择视图形式,如简图、详图;

3、空气机组各功能段的图形,可通过单击“箱段预览”进入图库选择需要绘制的平面图样式;

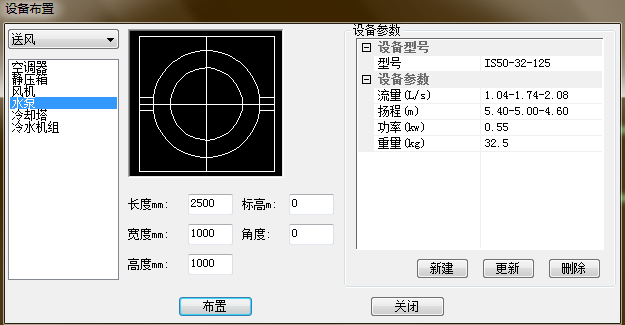

设备布置

菜单:[通风空调] →[风管设备]→[设备布置]

功能:空调风系统设备图块的布置

1、选择需要布置设备所属的系统和设备类型,可以通过单击图形进入图库,选择对应类型的设备图块;

2、设备体型参数可任意输入,软件将自动根据实际尺寸生成三维图形;

3、设备参数可通过新建、更新、删除进行数据管理,比如输入全新的设备型号和设备参数,点击新建即可实现数据的录入;

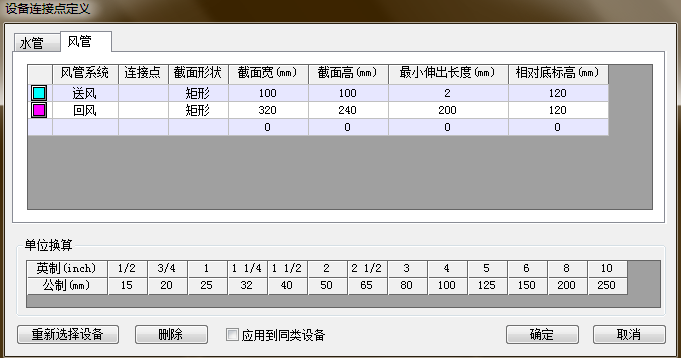

设备连接定义

菜单:[通风空调] →[风管设备]→[设备连接定义]

功能:定义设备与水管、风管的连接位置和类型

1、可以定义设备默认的连管类型,比如定义风机默认的连接风管类型,定义水泵默认的连接水管类型;

2在对话框中,选择水管、风管对应的页面,可以定义设备连管的位置和管线信息,比如定义风机连接的送风风管截面形状、连接点、连接点截面尺寸等;

设备连管

菜单:[通风空调] →[风管设备]→[设备连管]

功能:按设备连接定义自动连接选中的设备和管线

1、设备连管时,自动将设备与风管进行就近连接,同时生成弯头、三通或立管等连接需要的构件;

2、如框选的设备没有进行设备连接定义,或者定义的管线类型与图面已有的管线类型不符,无法实现自动连接;
