如何使用浩辰CAD看图王中图块统计功能?

2018-12-18 8680 浩辰CAD看图王

浩辰CAD看图王支持统计图块数量,可以查找全图范围内或指定范围内的图块数量。

图块统计在哪里呢?

启动浩辰CAD看图王,打开一张DWG图纸,极速看图或高级制图模式均提供。点击一级菜单的“工具箱”,二级菜单第三个即使“图块统计”:

图块的功能是什么?

统计在指定范围内,指定图块的数量。

图块怎么用啊?

操作步骤:

Step1:选择要统计的块;

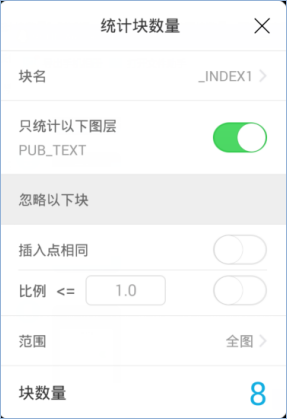

Step2:弹出“统计块数量”对话框,显示默认状态下的图块数量。可根据实际需要,修改统计条件。统计条件如下图所示:

块名:后面显示所选图块的名称;可点击后重新选择。

只统计以下图层:显示图块所在图层的名称,如开启,表示仅统计该图层上的图块数量;如关闭,表示不限于该图块所在图层,统计所选范围内所有图层上的块数量。

忽略以下块:

插入点相同:如勾选,表示插入点相同的块不统计。

比例:需X和Y比例均满足条件。如勾选,初始比例为1.0,表示比例小于1的块不统计。勾选后比例数值可编辑。

范围:

当前视图:统计在当前视图范围内的图块数量。

全图:统计全图范围内的图块数量。

窗口:统计指定窗口范围内的图块数量。可调整统计范围。

修改统计条件后,浩辰CAD看图王便会实时显示统计结果。
