如何设置CAD打印样式?

2018-12-19 23371 CAD

概述:

“工欲善其事,必先利其器”,只有设置好软件的相关配置,才有可能提高工作效率,事半功倍。本文将向大家介绍CAD中最实用、常用的设置——打印样式设置。Cad绘制同样一张图纸,我们打印时候可能需要打印出来不同效果,比如不同颜色粗细等。这个时候不需要修改图纸,只要修改打印样式就可以了。

正文:

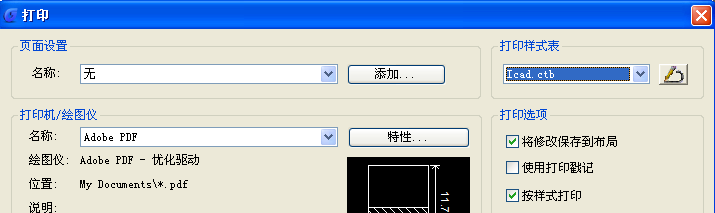

CAD绘制同样一张图纸,我们打印时候可能需要打印出来不同效果,比如不同颜色粗细等。这个时候不需要修改图纸,只要修改打印样式就可以了。在打印界面右上角可以看到打印样式表选项。

打印样式(Plotstyle)是一种对象特性,用于修改打印图形的外观,包括对象的颜色、线型和线宽等,也可指定端点、连接和填充样式,以及抖动、灰度、笔指定和淡显等输出效果。

安装软件后里面会自动安装了一些打印样式表目录可以点打印样式管理器(stylesmanager)找到位置。如果您一起习惯用的一些样式可以直接拷贝到这个目录下面。

也可以点新建打印样式表保存后也是在这个目录里面。比如默认的monochrome.ctb为黑白打印,Icad.stb为实体线宽颜色打印。下面,我们来看浩辰CAD中打印样式设置的详细步骤。

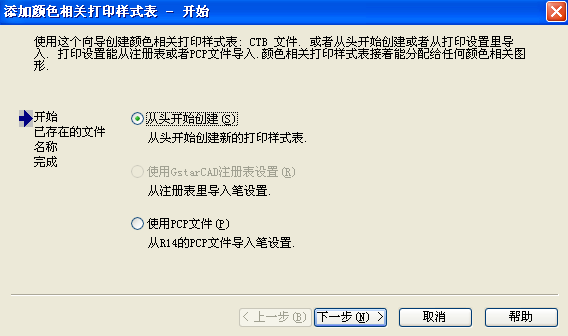

1、创建打印样式表

浩辰CAD提供了两种向导,添加颜色相关打印样式表,全新定义打印样式表。另外就是pcp文件导入创建命名打印样式表,如下图所示。

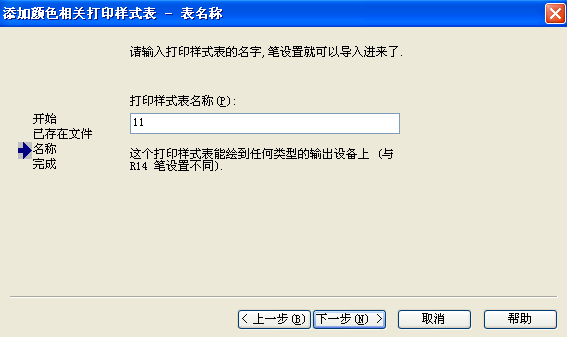

2、命名新的样式名

输入打印样式表名称,并单击“下一步”,进入下一步操作,如下图。

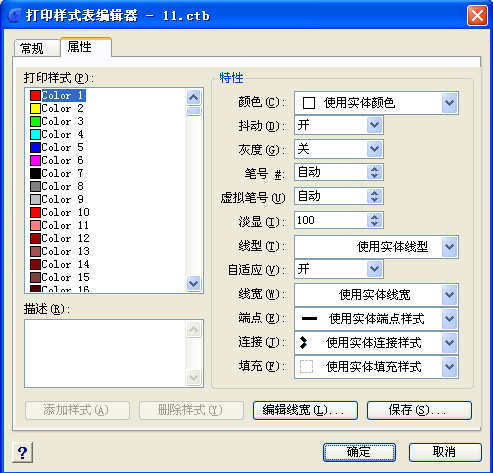

3、编辑样式表编辑器

在“打印样式表编辑器”中,每种颜色对应打印的颜色线宽等都可以修改。

完成所有设置后,保存得到新的样式表,下次打印选中需要样式名就可以用了。
