如何使用CAD多重引线的合并功能?

2018-12-19 9642 CAD

概述:

CAD绘图里面多重引线很多用户是经常使用,但发现标注里面还有一个合并功能,有个别客户发现不会使用。下面具体介绍一下合并功能。例图用浩辰CAD2019,其他CAD也是类似功能。

正文:

CAD绘图里面多重引线很多用户是经常使用,但发现标注里面还有一个对齐和合并功能,有个别客户发现不会使用。下面具体介绍一下合并功能。例图用浩辰CAD2019,其他cad也是类似功能。

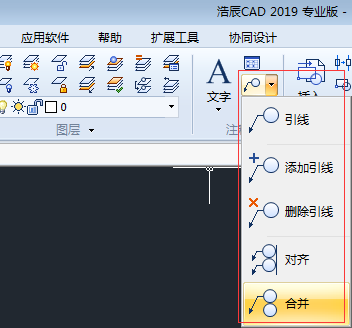

菜单位置为下图:

命令:mleadercollect

实际把鼠标放命令位置已经有命令的介绍

想合并多重引线,首要条件,多重引线需要是包含块。

一、例如我们用块定义几个多重引线标注。操作如下

1、定义一个属性块1

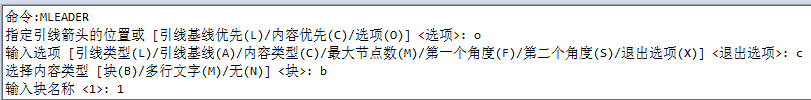

2、输入多重引线命令,然后需要选内容是块不要用多行文字默认方式绘制多重引线,如图内容类型,选块输入块名

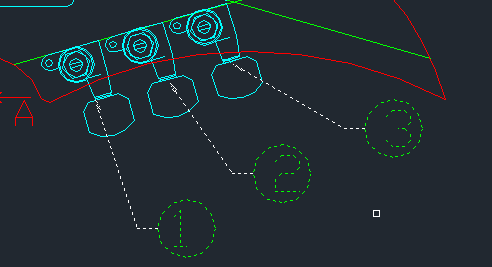

3、这个时候引线才可以合并操作

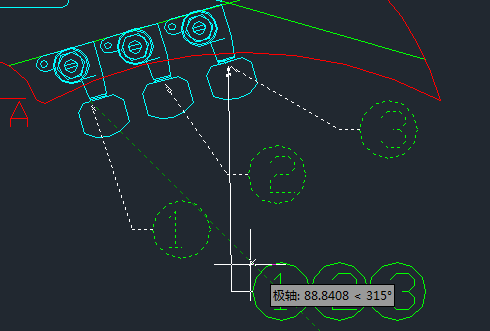

4、点引线合并选多重引线

可以设置指定收集的多重引线位置或 [垂直(V)/水平(H)/缠绕(W)] <水平>:

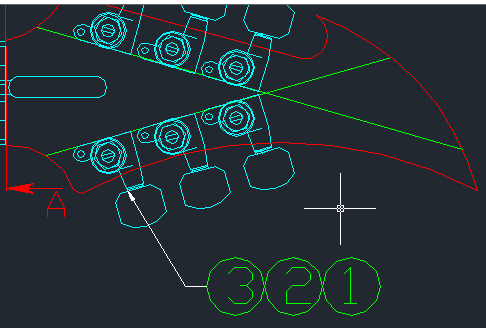

这个时候就实现了多重引线的合并。如下图1、2、3三个合并后多重引线位置。
