如何在机械CAD软件中建立画图框?

2018-12-20 12648 机械CAD

图纸功能是浩辰 CAD 机械软件的主要功能之一,它提供了符合国家标准的图纸和自定义的非标准尺寸。用户在进行图纸绘制之前,利用此功能快速方便地建立图框,设置绘图比例,以及建立符合用户需求的标题栏、附加栏、参数栏、明细表等内容。

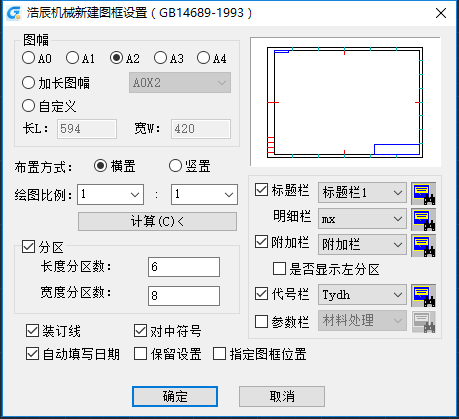

在浩辰CAD机械软件中,调用菜单栏:【浩辰机械】→【图纸】→【新建图框】或输入“GMPAPERSET”命令,如图1所示:

在上面对话框中设置好相应参数后点击【确定】按钮,系统将自动插入图框。

1、确定图幅

在“浩辰机械图纸设置”对话框中,列出了符合我国机械制图标准的各种规格的基本幅面为A0,A1,A2,A3,A4,国标推荐为第一选择,用户根据需要点取按扭即可。

2、加长图幅

国标规定,图幅可根据需要加长或加宽。加长幅面的尺寸是由基本幅面的短边成整数倍增加后得出。下拉列表框中列出了国标推荐使用的第二和第三选择。可以直接从列表框中选择合适的加长图幅大小。

3、自定义图幅

用户可以根据需要设置任意大小的图纸尺寸。自定义图幅是针对某些特殊应用场合,长宽一般不应小于210和100。

4、图纸布置

在“布置”下面的矩形框内有“横置”和“纵置”两个按钮,前者表示要将所选的图纸横置,后者表示要将图纸纵置,用户根据需要点取相应的按钮即可。

5、绘图比例

为方便用户,系统设计了两个可编辑的下拉框,分别设置放大和缩小的比例系数。点取下拉的箭头,其中列出了国标推荐使用的比例。用户也可以通过修改设置自己的比例因子,当设置了其中一个值时,另一个值自动还原为1。

6、分区设置

设置图纸长度和宽度方向的分区数。根据 GB14689-1993的规定,图纸分区数必须取偶数,每一分区的长度应保证在25~75mm 之间。

7、装订线

控制图纸是否设置为留装订边的图纸。

8、对中符号

控制图纸是否设置“对中符号”。

9、标题栏、明细栏

各自的下拉列表框列出了系统定义的标题栏、明细表,用户可根据需要选择相应的名称。左边的打勾的开关控制在生成图框时是否自动插入标题栏、右边的按钮用于预览相应标题栏和明细栏图形。

10、附加栏

控制图纸是否设置“附加栏”。它的下拉列表框列出了系统定义的附加栏,数量的多少没有限制。关掉此开关时,不能选取“附加栏”类型。右边的按钮用于预览相应的内容。

11、代号栏

控制图纸是否在图框的左上角设置“代号栏”。它的列表框列出了系统定义的代号栏,数量的多少没有限制。关掉此开关时,不能选取“代号栏”类型。设置“代号栏”后,标题栏中若存在对应字段,则两部分内容自动关联。右边的按钮用于预览相应的内容。

12、参数栏

控制图纸是否设置“参数栏”。它的列表框列出了系统定义的参数栏,如直齿锥齿轮、链轮参数表等。关掉此开关时,不能选取“参数栏”类型。右边的按钮用于预览相应的内容。

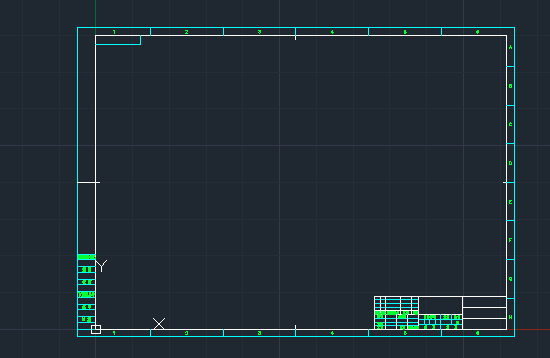

上述设置后点去“确认”按钮,系统自动生成用户所选择(或设置)的图纸,并将此显示在屏幕上。此时,左下角白线交点为坐标原点(0,0)。如下图2所示。
