如何用浩辰CAD暖通来绘制多联机冷媒管?

2018-12-25 3613 暖通CAD

摘要:

多联机模块中的空调是和各种冷媒管、冷凝进行连接的。多联机设计中冷媒管包含冷媒立管和冷媒干管。浩辰暖通软件的冷媒管设计采用了新实体技术,布置方便,修改编辑功能也很强大。本文介绍每天学习,浩辰暖通多联机冷媒管的绘制。

正文:

冷媒立管

菜单:[多联机]→[冷媒立管]

功能:布置冷媒立管

命令行提示:指定立管位置<任意>或[沿墙(Q)/墙角(X)]:

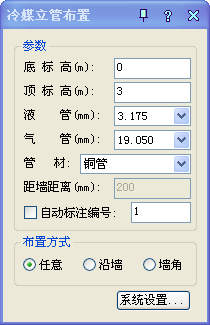

执行该命令后,弹出对话框,如图示:

1、可以修改冷媒立管上下标高、液管气管尺寸和管材等参数;

2、液管和气管的尺寸通过下拉列表选择;

3、自动标注编号:勾选后,布置完立管后会自动调用立管标注功能,需用户指定标注位置;

4、任意布置:选择任意一个点为基准布置立管;

5、沿墙布置:可以选择建筑墙、直线、弧线、多段线作为所沿墙体,根据设置的距墙距离进行布置;

6、墙角布置:可以选择建筑墙的夹角点、直线或弧线的交点作为墙角,根据根据设置的距墙距离进行布置;

冷媒干管

菜单:[多联机]→[冷媒干管]

功能:布置冷媒干管

命令行提示:选择起始点或[管端引出(Z)/管上引出(X)/立管引出(Q)]:

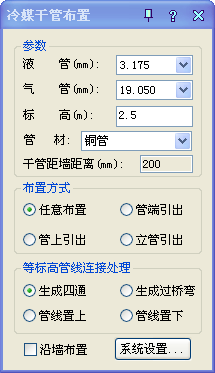

执行该命令后,弹出对话框,如图示:

1、可以修改冷媒干管标高、液管气管尺寸和管材等参数;

2、液管和气管的尺寸通过下拉列表选择;

3、沿墙布置:允许用户设置管线绘制时,相对辅助线偏移指定距离布置;

4、任意布置:可以选择图纸上任意一点作为起始点进行绘制;

5、管道端点引出:选择图上已存在的冷媒干管管线端口,进行引出绘制;

6、管道上点引出:选择图上已存在的冷媒干管管线上一点,进行引出绘制;

7、立管引出:选择冷媒立管,进行引出绘制;

8、等标高管线连接处理:对绘制过程中与其他等标高管线相交的情况,提供四种处理方式:生成四通、生成过桥弯、管线置上和管线置下;
