CAD建筑设计中图纸绘制常用尺寸汇总(一)

2018-12-28 5845 CAD建筑

摘要:

CAD建筑设计中总是有很多的规定尺寸,本文整理了CAD建筑设计中常用的一些尺寸说明,包含门、窗、过道、女儿墙、电梯、自动扶梯、底下停车库、停车场、浴厕等,希望对大家有用。

正文:

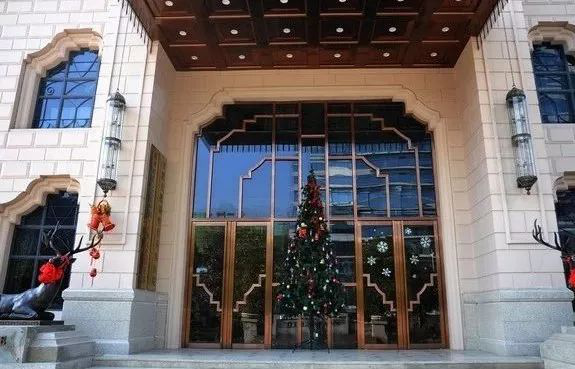

关键词:门高

供人通行的门,高度一般不低于 2m,再高也以不宜超过 2.4m,否则有空洞感,门扇制作也需特别加强。如造型、通风、采光需要时,可在门上加腰窗,其高度从 0.4m 起,但也不宜过高。

供车辆或设备通过的门,要根据具体情况决定,其高度宜较车辆或设备高出 0.3~0.5m,以免车辆因颠簸或设备需要垫滚筒搬运时碰撞门框。至于各类车辆通行的净空要求,要查阅相应的规范。

如果是体育场馆、展览厅堂之类大体量、大空间的建筑物,需要设置超尺度的门时,可在大门扇上加设常规尺寸的附门,供大门勿需开启时,人们可以通行。

现今建筑内各种设备管井的检查门颇多,它不是经常通过的地方,所以一般上框高与普通门齐或还低一些, 下边还留有与踢脚线同高的门槛,其净高就不必拘泥于 2m,1.5m 左右即可。

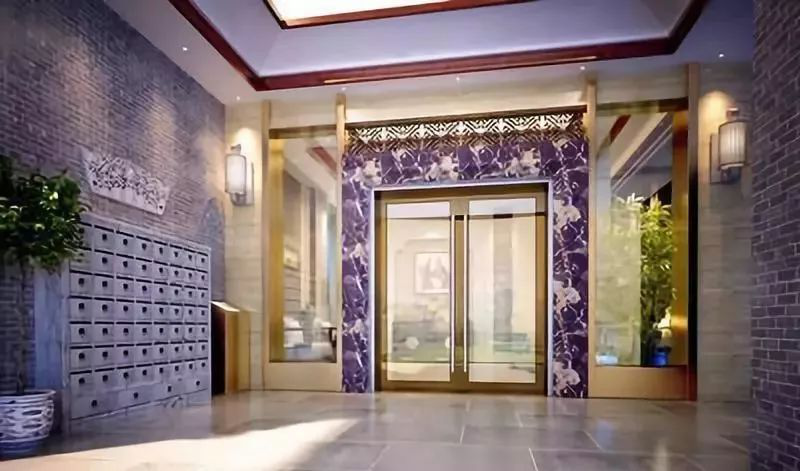

关键词:门宽

一般住宅分户门 0.9~1m,分室门 0.8~0.9m,厨房门 0.8m 左右,卫生间门 0.7~0.8m,由于考虑现代家具的搬入,现今多取上限尺寸。

公共建筑的门宽一般单扇门 1m,双扇门 1.2~1.8m,再宽就要考虑门扇的制作,双扇门或多扇门的门扇宽以 0.6~1.0m 为宜。

供安全疏散的太平门的宽度,要根据计算和规范(有关防火规范)规定设置。管道并供检修的门,宽度一般为 0.6m。

供机动车或设备通过的门,除其自身宽度外,每边也直留出 0.3~0.5m 的空隙。附带说一下,供检修的"人孔"其尺寸也不宜小于 0.6m×0.6m。

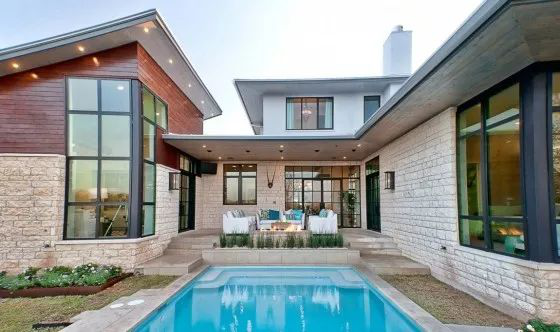

关键词:窗的尺寸

1. 窗高:

一般住宅建筑中,窗的高度为 1.5m,加上窗台高 0.9m,则窗顶距楼面 2.4m,还留有 0.4m 的结构高度。在公共建筑中,窗台高度由 1.0~1.8m 不等,开向公共走道的窗扇,其底面高度不应低于 2.0m。

至于窗的高度则根据采光、通风、空间形象等要求来决定,但要注意过高窗户的刚度问题,必要时要加设横梁或"拼樘"。此外,窗台高低于 0.8m 时,应采取防护措施。

现代玻璃幕墙中,整块玻璃的高度有的已超过 7.2m,那已不属于一般窗户的范围了。

2. 窗宽:

窗宽一般由 0.6m 开始,宽到构成"带窗",但要注意采用通宽的带窗时,左右隔壁房间的隔声问题以及推拉窗扇的滑动范围问题,也要注意全开间的窗宽会造成横墙面上的炫光,对教室、展览室都是不合适的。

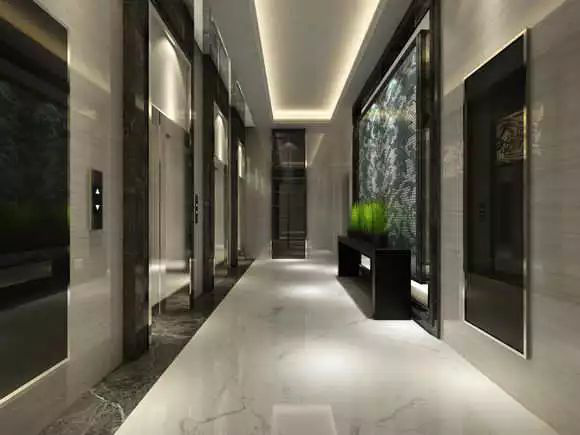

关键词:过道

1. 过道宽:

最窄的走道应该是住宅中通往辅助房间的过道,按《住宅建筑设计规范》(GBJ96-86)规定,其净宽不应小于 0.8m,这是"单行线",一般只允许一个人通过。

规范规定住宅中通往卧室、起居室的过道净宽不宜小于 1.0m 的宽度,也只是一人正行,另一人侧身相让的尺寸。这个尺寸用"不宜小于"是考虑到砖混建筑中,0.24m 墙,1.2m 中距的过道,净空只有 0.96m,不足 1.0m 考虑的。

高层住宅的外走道和公共建筑的过道的净宽,一般都大于 1.2m,以满足两人并行的宽度。通常其两侧墙中距由 1.5~2.4m,再宽则是兼有其他功能的过道,如课间活动、候诊等等。至于大型公共建筑人流如潮的过道,那就要根据使用性质和疏散要求来决定它的宽度了。

还需要补充说明的是,过道的长短,是否采光等因素都对过道的宽度起到相当的影响作用,一般长的、暗的、双侧有房间或墙壁的过道,都要适当宽一点或采取变换宽窄的手法加以处理, 避免又长、又黑、又闷、又窄的过道,但也不能无原则加宽,白白浪费建筑面积。

2. 过道高:

过道的净高原本随建筑层高而定,设计中通常未予专门的考虑。当今建筑设备的要求较前普遍了,风管、水管、电气、消防各种管线利用走道上部空间作为"通廊",过道除了供通行之外、往往成为管线的载体,于是过道净高的问题经常出现在设计者面前。

我们把过道的总高分成下面四个部分:

①结构高度;

②设备管线高度,一般在 0.6m左右,视风管的截面、布置方式以及冷凝水管、自动喷淋水管的安排而定;

③平顶的构造高度,一般 0.05m 即可;

④净高,这是设计者要认真把握的尺寸,它是决定层高的重要因素之一。

按常规,这个净高度应在 2.2m 以上为妥, 特别是平顶上还有下垂的烟感探头、喷淋水喉时,为避免人手触摸,这个高度要高于普通人摸高 2.15m。现今有时会遇到为了尽量减小层高,将走道净高压缩到 2.10m,这恐怕是最小的高度了。

顺便提一句,这么低的吊顶,其质地必需十分精细、否则会有压抑感,过长走道遇此情况,还要从平面上加以宽窄相间的变化处理,以免既压头又单调。

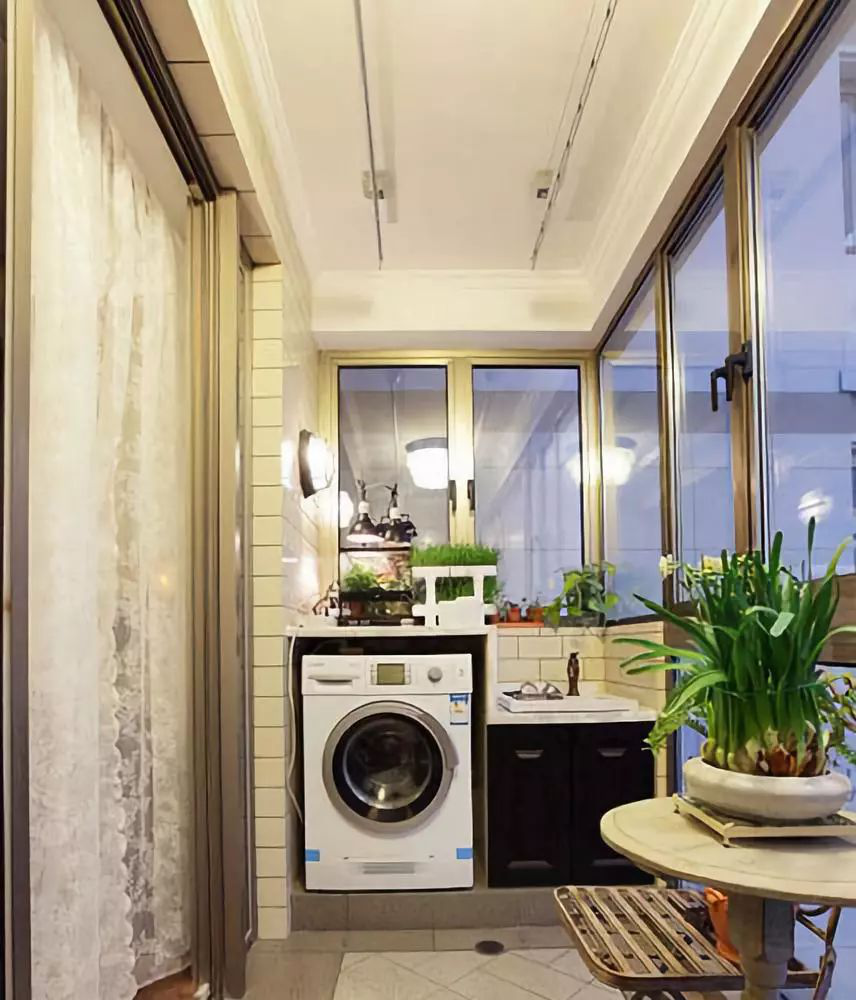

关键词:阳台

阳台大家都熟悉,但它的栏杆高度在多层建筑中不应低于 1.0m,在高层建筑中,则不应低于 1.10。

一般高层建筑尽量不设阳台或将阳台封闭,这涉及到大风、大雨以及坠物伤人诸多问题。

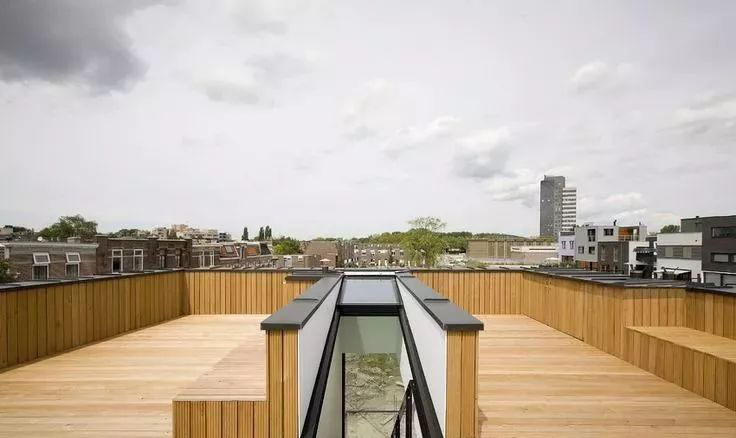

关键词:女儿墙

一般多层建筑的女儿墙高 1.0~1.20m,但高层建筑则至少 1.20m,通常高过胸肩甚至高过头部,达 1.50~1.80m。这是避免俯瞰时心悸目眩,发生危险而采取的措施。

如果要使平顶上视野开阔,可在 1.0m 实墙以上加作金属网栏,以策安全。

应该注意的是在标定女儿墙高度时,要扣除隔热保温层及泄水坡升高的构造高度,在高层建筑中, 这个厚度往往达 0.3m 以上。

一些高层建筑,由于设有裙房,将冷却塔设在屋顶上,或者有屋顶网球场之类的设施,把女儿墙做得高过3.0 m,也是一种办法。

声明:图文来源网络整理,仅供学习交流,版权归原作者所有。
