如何修改浩辰CAD看图王中的标注格式?

2019-01-02 6730 浩辰CAD看图王

摘要:

浩辰CAD看图王提供基本的标注功能,包括对齐标注,角度标注,接下来会提供半径标注,直径标注,弧长标注。标注对象创建完成后,还提供对箭头样式,标注数值,和标注后缀的修改。

正文:

浩辰CAD看图王是市面上一款比较受欢迎的APP,满足了设计师/工艺人员/制造人员/施工人员等与CAD图纸密切相关行业人员随时随地使用移动设备查看图纸的需求。

而且这一手机看图软件还提供基础的标注功能,包括对齐标注和角度标注,接下来继续会提供半径标注,直径标注,和弧长标注等新功能,进一步改善查看图纸的体验。

对于已创建的标注对象,浩辰CAD看图王支持简单的标注样式修改,比如修改箭头样式,标注数值的比例,添加标注后缀等。

操作步骤如下:

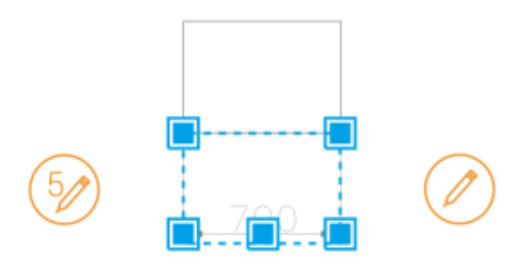

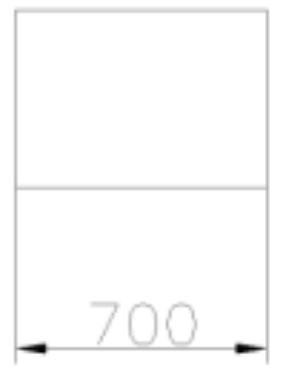

Step1: 选择图纸中已创建的标注对象:

Step 2:点击“参数编辑”开关:

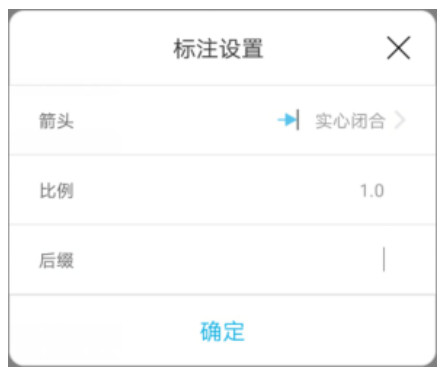

Step 3:在“标注设置”对话框中点击需要修改的项即可:

“箭头”提供建筑标记,实心闭合和倾斜;

比例值和后缀可根据需要设置。
