浩辰CAD看图王手机版上的标坐标和测坐标功能有什么区别?

2019-01-02 5620 浩辰CAD看图王

摘要:

浩辰CAD看图王提供先提供了测坐标的功能,可以查看每个点的当前坐标值;后来有提供了标坐标功能,可以查看天正总图里的坐标值。

正文:

浩辰CAD看图王手机版里跟图纸中的坐标值相关的功能有梁工,一个是测坐标,一个是标坐标。

首先来介绍一下浩辰CAD看图王的测坐标功能

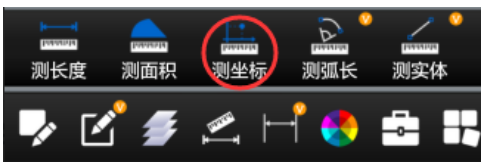

测坐标属于测量命令,点击一级菜单上的“测量”会在二级菜单中显示“测坐标”命令:

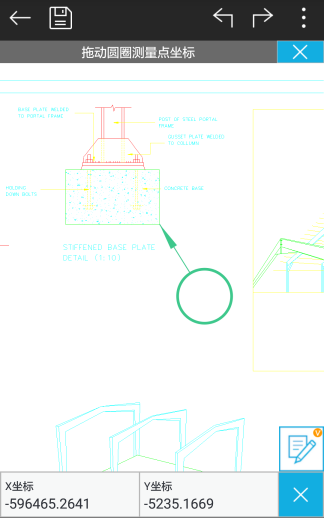

启动测坐标命令后,用户可用手指在圆圈中拖动,箭头指定的位置就是测量的点:

然后说一下浩辰CAD看图王的标坐标功能

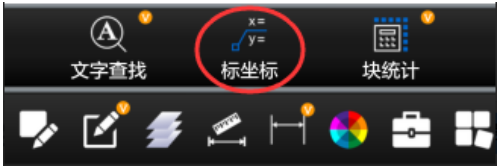

标坐标在一级菜单的工具箱里:

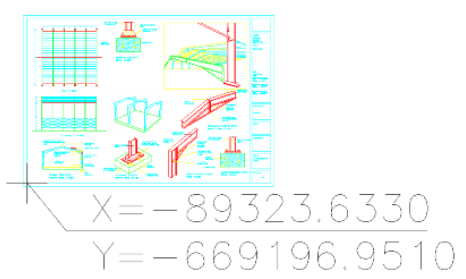

启动标坐标命令后,会提示用户指定坐标点,此时在图纸中点击或拖动指定需要标注的点,然后指定标注文字的位置即可:

命令结束时坐标值保留在图纸上。

从以上两个命令的操作步骤和呈现的结果来看,这两个功能的主要特点有如下:

1.标坐标会在图纸上创建标注对象,退出图纸时会提示用户是否保存图纸;测坐标仅是查看坐标数据,不对原图做任何修改;

2.同一张图同一个点,测坐标和标坐标显示的X值和Y值不同,因为标坐标主要使用北东高坐标系的图纸;测坐标是在任何坐标系下都可查看。
