如何使用CAD对dwg图纸及绘图图形进行局部放大?

2019-01-09 4624 机械CAD

摘要:

在CAD绘图时,我们经常会遇到这种问题,当零件的某些细小结构在视图上表示不清楚或不便标注尺寸时,我们又希望能够更加详细的显示机械零件某部分的详细细节图。针对上述情况,浩辰CAD机械软件中的局部放大视图的功能完美的给出了答案。

正文:

浩辰CAD机械软件中,对零部件的局部进行放大,使零部件的局部图形更清晰。在执行完毕后可对局部详图进行编辑操作,可以对放大后的视图修改比例,方便用户使用。局部详图支持重生成方式,当局部详图的原图形发生改变后,执行重生成,放大的详图将同步显示修改后的图形。下面详细介绍此功能。

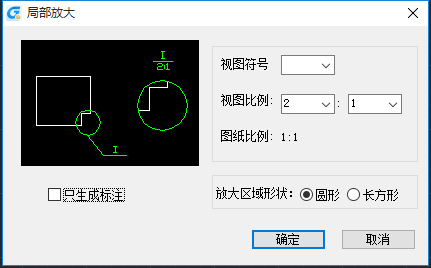

在浩辰CAD机械软件中调用【浩辰机械】→【视图工具(V)】→【局部放大(D)】或输入“GMDETAIL”命令,这时就会出现如下图1所示界面:

根据绘图需要,设置“局部放大”对话框中的各项参数,点取【确定】按钮。

以放大区域形状为圆形时为例:

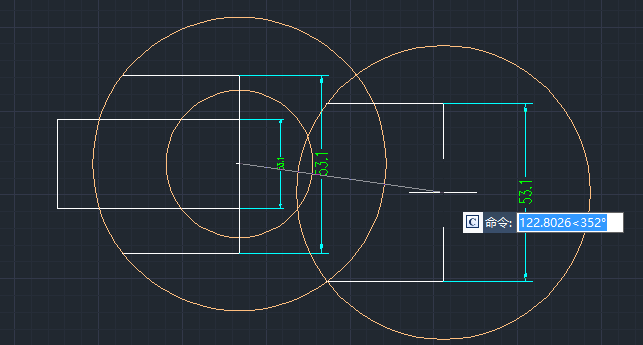

根据提示,输入圆心,指定圆的半径或直径,用鼠标拖动光标,确定区域,就会出现如下图2所示:

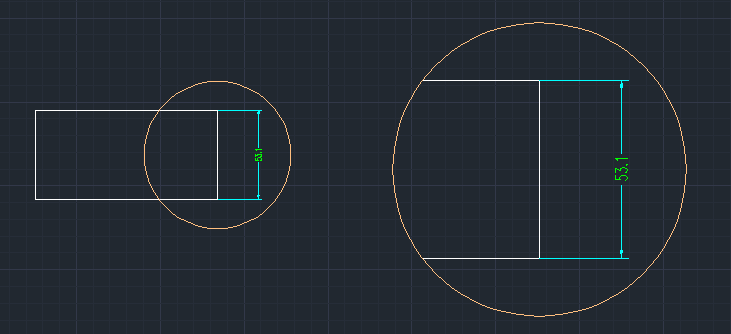

然后拖动鼠标,确定放大图的位置。如下图3所示:
