CAD中如何自定义标题栏?自定义CAD标题栏步骤

2019-01-09 8245 CAD标题栏

CAD机械绘图时,我们经常会用到各式各样的图框,图框的标题栏上往往有公司的名称等信息,如果每次画图都要绘制或修改别人的图框,这个过程既繁琐又浪费时间,何不做个自己称心如意的标题栏呢?在浩辰CAD机械软件中自定义标题栏,首先清楚要定义的标题栏的规格,绘制表格,然后定义属性,选中对象进行标题栏自定义。下面来介绍自定义标题栏的具体方法和步骤。


自定义CAD标题栏的步骤:

1.绘制表格

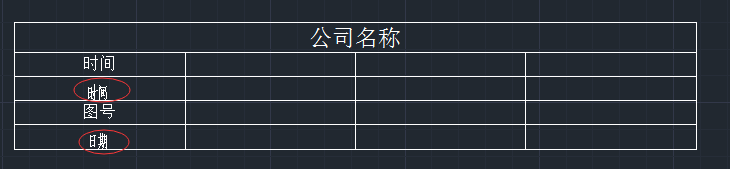

浩辰CAD机械软件中调用【绘图】→【表格】,首先清楚要定义的标题栏的规格,长宽多少,适用于几号图纸以及内容是什么,这些依不同需求而异,这里就不再赘述。在表格中填写自定义内容,如下图1所示:

自定义CAD标题栏的步骤

2.定义属性

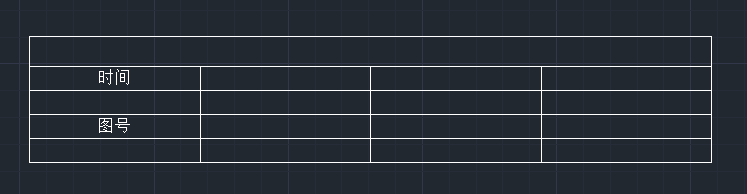

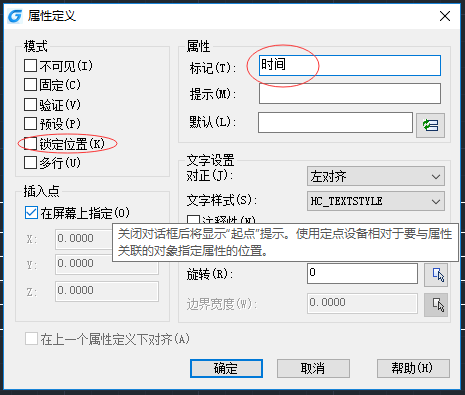

浩辰CAD机械软件中调用【绘图】→【块】→【定义属性】,如下图2所示:

自定义CAD标题栏的步骤

相同的方法在相应位置填入日期等其他自定义,如下图3所示:

自定义CAD标题栏的步骤

3.自定义标题栏

在浩辰CAD机械软件中调用【浩辰机械】→【系统维护工具】→【自定义标题栏】输入自定义标题栏名称,按下回车键,如下图4所示:

自定义CAD标题栏的步骤

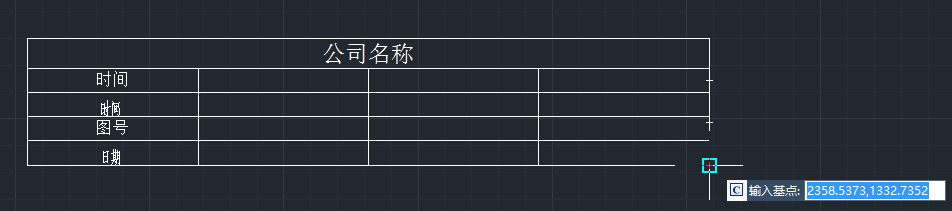

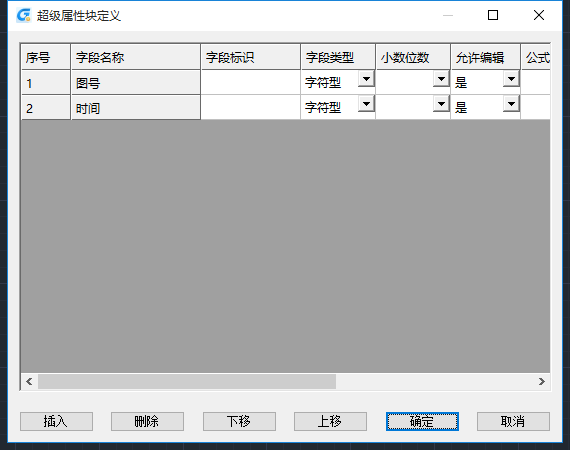

在右下角顶点输入基点,选择对象,全选整个表格,按下回车键,就会出现如下图5所示的界面,然后进行超级属性块定义后,点击【确定】按钮。

自定义CAD标题栏的步骤

4.查看新建的自定义标题栏

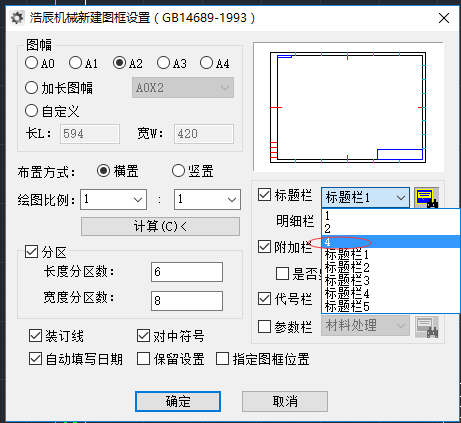

在浩辰CAD机械软件中调用【浩辰机械】→【图纸(F)】→【新建图框(N)】或输入“GMPAPERSET”命令,选择刚刚自定义的标题栏名称,点击【确定】,就可以生成我们自定义的标题。如下图6所示:

自定义CAD标题栏的步骤

在浩辰CAD机械软件中通过以上几个步骤便可以自定义CAD标题栏,你学会了吗?
