如何使用CAD来绘制圆形的公切线?

2019-01-09 2581 机械CAD

摘要:

在机械CAD绘图中,如果需要我们绘制两个圆或圆弧的公切线,通常采用的方法为使用自动捕捉功能来捕捉切点从而绘制公切线,这样在大量绘制的时候显得比较繁琐。为此,浩辰CAD机械软件针对公切线的绘制需求,研发了一个专业的工具,可以提升绘制效率。

正文:

浩辰CAD机械软件中的公切线通过点选圆或者圆弧对象,自动生成四条公切线,然后再选择我们需要的那一条或多条公切线,简单方便。下面来详细介绍此功能。

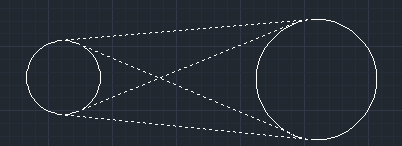

在浩辰CAD机械软件中调用【浩辰机械】→【绘图工具(D)】→【公切线(O)】或输入“GMCOMMONTANGENT”命令,这时命令行会提示我们:“选择第一个圆或者一段圆弧”,通过鼠标点选圆或圆弧之后,命令行会提示我们:“选择另一个圆或者另一条圆弧”,通过鼠标点选圆或圆弧之后,就会出现如下图1所示的四条公切线。

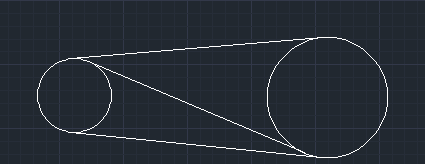

这时,命令行提示我们:“选择需要需要绘制的切线”。我们就可以根据绘图需要,用鼠标点选的方式选择需要绘制的公切线。如下图2所示:

注:当拾取了要绘制的切线后,拾取的线由虚线变成实线,鼠标再在空白处点击或者按下回车键即可完成。
