如何使用浩辰CAD暖通软件的多联机来设计、标注管线?

2019-01-11 1197 暖通CAD

摘要:

CAD暖通图纸绘制好后,我们需要把标注标在对象上,以便施工人员照图施工。良好的标注使得施工人员看图时候一目了然,迅速理解设计者的意图,了解用料的规格型号。从这方面看标注的是否完善详细,是一个暖通设计师的职业素养。浩辰CAD暖通软件中多联机设计,提供了立管标注,干管标注等功能。本文介绍如何使用浩辰CAD暖通的多联机来设计、标注管线的功能。

正文:

浩辰CAD暖通——管径标注

菜单: [标注]→[管径标注]

功能:

命令行提示:

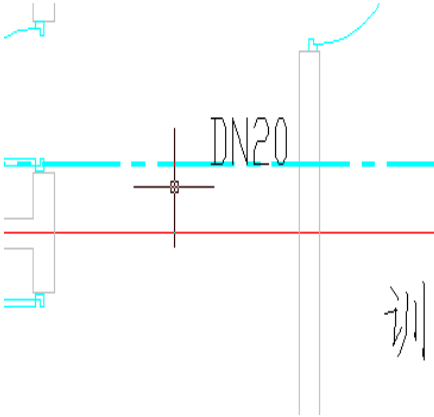

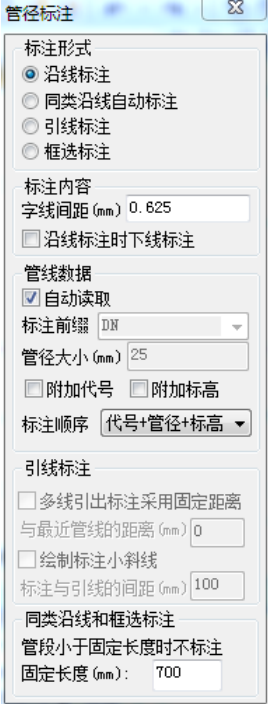

执行该命令后,弹出对话框,如图示:

浩辰CAD暖通——立管标注

菜单: [标注]→[立管标注]

功能:可以对选择的立管进行编号标注

命令行提示: 选择需要标注的立管:

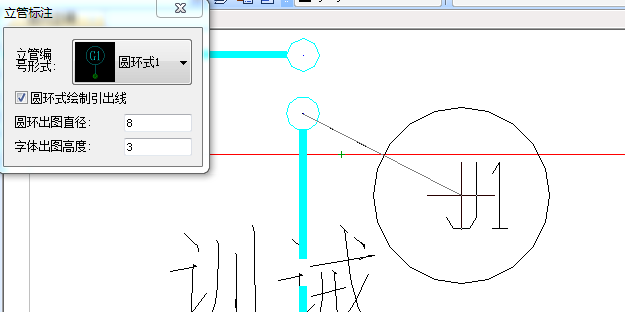

确定布置点或[全部(A)]<逐个>:

1、确定标注位置点时,可以在逐个确定和全部确定之间切换,全部确定时根据一个立管的标注相对位置计算其他立管的标注位置;

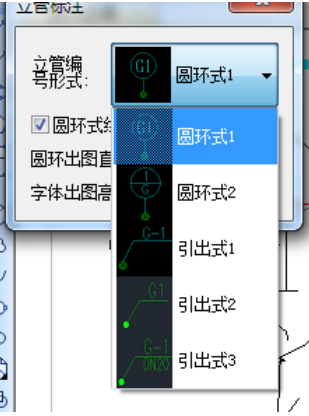

2、立管标注的尺寸参数和标注样式由【系统设置】→【绘图设置】中的相应参数决定。

浩辰CAD暖通——删除标注

菜单: [标注]→[删除标注]

功能:删除指定标注或者指定管线的标注

命令行提示: 选择需要删除的标注或对应的实体:

用户可以选择需要删除的标注或者是标注所对应的的实体,确定选择后会删除选择的所有标注和选择的其他实体对应的所有标注。
