如何使用浩辰CAD的系统变量管理模块来管理DWG图纸?

2019-01-14 2764 CAD

概述:

浩辰CAD的系统变量对于CAD图纸,像注册表之于操作系统。系统变量直接决定的图纸的多种特性和显示效果。但由于系统变量数量庞大,管理不便,特别是拿到其他人设计图纸时候,很难确定什么系统变量引起不同。为此,浩辰CAD专门开发了系统变量管理工具,让用户可以高效地管理各种系统变量。方便绘图和设置。

正文:

浩辰CAD的系统变量直接决定图纸的多种特性和显示效果,但由于系统变量数量庞大,为了让用户可以方便地管理图纸中的系统变量,浩辰CAD专门开发的系统变量编辑工具。

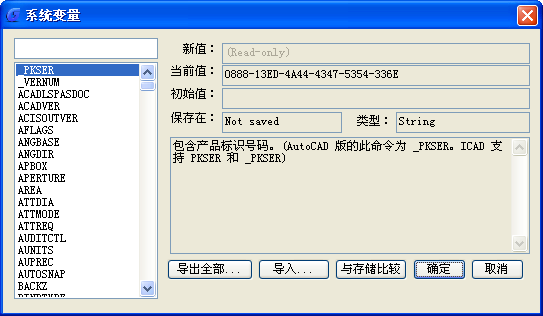

选择“扩展工具>定制工具>系统变量编辑”菜单,可启动浩辰CAD的系统变量编辑工具,如下图。

所有变量按照名称字母进行排序,当选择某变量时,它的各种状态数值将显示在对话框中。

利用系统变量编辑工具,不但可以方便地修改系统变量的值,还可以导入或导出图纸中的所有系统变量。

单击“导出全部……”,可将当前软件中的所有系统变量导出为ISV文件。

单击“导入……”,可将外部的ISV文件导入到当前图纸中。

单击“与存储比较”,可将当前图纸中的系统变量与指定的ISV文件比较

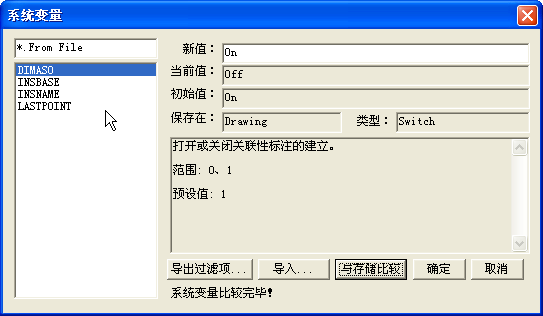

在处理图纸有时会遇到这样的困惑,同样的功能在两张图纸上却不完全一致,肯定是两张图的某个系统变量不一致导致的,系统变量这么多,怎样去找到这个问题所在的变量呢?只需在一张图纸上使用系统变量对话框中的“导出全部”功能,导出一个系统变量记录文件,然后在另一张图纸上选择“与存储比较”,就可以把两张图纸不同的系统变量找出来,通过观察这些变量就比较容易找出问题所在。

另外还可以导出一张经常使用的标准图纸的变量记录,在其它图纸中统一导入这个变量记录,可以将所有图纸的设置统一起来,所以善于使用系统变量功能,能帮助我们处理一些以往难以处理的问题。
