如何使用浩辰CAD来设置和修改标注的公差和直径?

2019-01-14 10945 CAD平台

概述:

使用浩辰CAD来标注尺寸的时候,默认会标注上测量值,如果我们需要在测量值的基础上添加文字或公差,或者用其他数值替代测量值,应该如何修改?

正文:

如果想添加直径符号,应该如何操作?下面详细讲一下,如何根据浩辰CAD,来进行操作的步骤和设置。

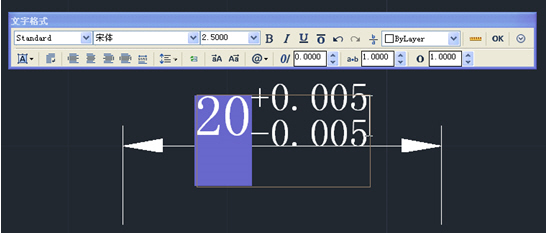

实际上非常简单, CAD标注的数值就是文字,用简单的编辑命令就可以修改,命令是DDEDIT,快捷键是ED。我们输入ED,单击标注的文字就可以弹出多行文字编辑器。在编辑器中,会直接显示标注数值,是否保留测量值,标注要采用什么格式,这些都由你决定了,如下图所示。

浩辰CAD中修改标注尺寸更加简单了,你只需要双击标注的文字,就会自动执行DDEDIT命令,无需输入命令就可以进行修改了。

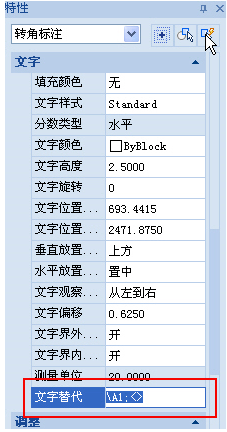

如果你不需要输入特殊的文字格式,你也可以再属性框(CTRL+1)的“文字替代”栏中修改标注文字,如下图所示。

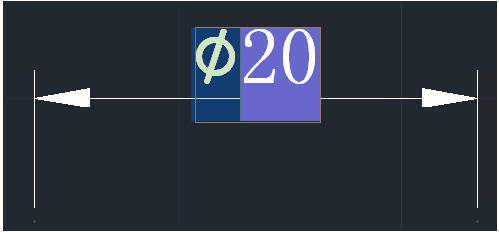

当在其他视图标注圆的直径的时会使用线性标注,但为了表示这是圆,通常会在前面手动加上直径符号。其实看过前面的相关问题的话,这个问题很好解决:用ED命令编辑文字(也可以直接双击标注值),在数值前输入%%C就可以得到下图所示效果:

需要注意的是,如果使用的字体不支持直径符号,在输入直径符号时CAD会自动找一个合适的字体替代,字体显示效果可能会跟数字不太一样,甚至有些低版本的CAD输入直径符号后会显示为问号。所以要注意一下使用字体。
