浩辰CAD看图王的单段测量和连续测量功能应该怎样使用?

2019-02-22 4676 浩辰CAD看图王

浩辰CAD看图王上提供测长度的命令,除了支持测量单段线段的长度,还支持连续测距获得多段线段的总长。cad标注快捷键cad字体下载,欢迎下载使用!

一直以来测长度命令均是用户使用最多的命令。浩辰CAD看图王在测长度命令里,分两种工作模式,单段测量和连续测量。单段测量显示的结果是单段线段的长度,角度,X轴增量和Y轴增量;连续测量显示的结果是依次选择的各个点连接在一起的总长。

操作步骤如下:

步骤1单击工具条上的测量按钮,弹出的面板上选择测长度命令,默认为单段测量模式

步骤2点击要测量的线段的起点。

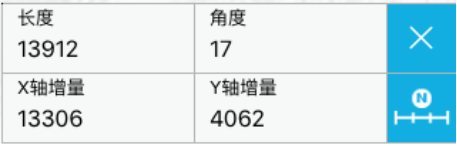

步骤3点击要测量的线段的终点。面板上显示该线段的长度,角度,关闭按钮,X轴增量,Y轴增量。

步骤4:点击面板上的取消或命令提示语后的取消关键字可结束命令。

点击图标可切换到连续测量模式:

连续测量模式:

步骤1点击要测量的线段的起点。

步骤2:点击或拖动指定第二点;

步骤3:可继续点击或拖动指定第三点,或更多点,面板上显示各条线段的总长。

步骤4:点击面板上的取消或命令提示语后的取消关键字可结束命令。

可在看结果中导出详细结果查看各段长度。
