CAD打印时颜色设置的问题

2017-01-18 9463 浩辰CAD

CAD打印时怎样进行打印样式的选择设置?怎么设置打印输出的颜色?设置打印样式表时应注意哪些问题?


打印样式选择设置

打印样式表分为两种:颜色相关的打印样式表(CTB)和命名打印样式表,大家通常使用的是CTB文件。

浩辰CAD支持pcp文件、stb和ctb文件,这里不仅能选择已经设置好的打印样式文件,也可以由用户自定义进行相关设置。

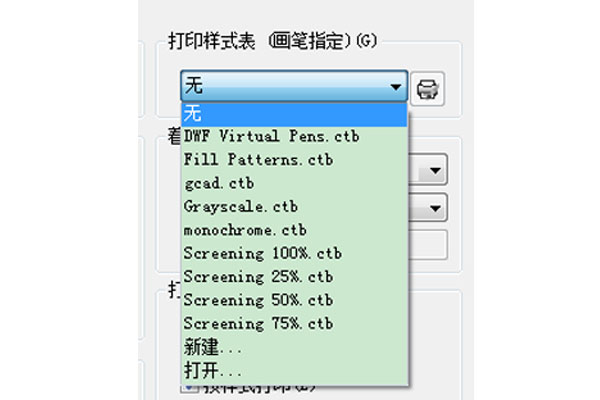

CAD打印样式表

选择一个stb或ctb打印样式,如果有其它的ctb/stb打印样式需要使用,只需把该ctb/stb文件拷贝到C:\Program Files\浩辰CAD2017 XX版\PrintStyles路径下即可。选择新建可以新建一个pcp或者ctb打印样式。也可以自行设置打印样式或调整打印样式表参数。在打印样式对话框中可设置相关参数,如颜色、线宽等。

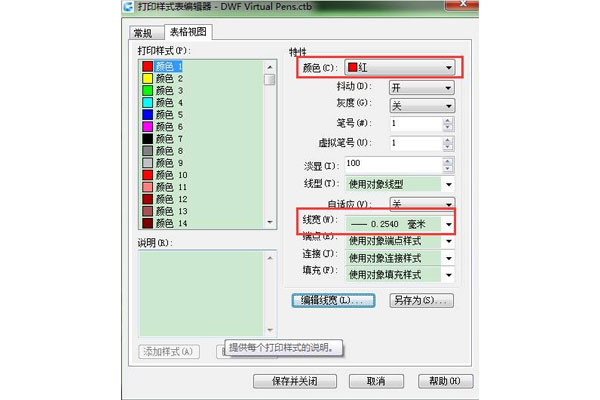

CAD打印编辑器

CTB是通过CAD提供的256种索引色来控制打印输出效果的一个样式表,每种颜色可以分别设置输出的效果。


如果选用了一个CTB文件,打印时将根据CTB文件定义的图形颜色和输出效果之前的对应关系来输出图形。

例如在CTB文件中红色设置的输出颜色为黑色,线宽为0.3,那么图型中所有红色的线条就将按照黑色输出,打印的线宽为0.3mm(有宽度的多段线和操作系统的TTF文字等特殊图形除外)。


设置时的注意事项

1、浩辰CAD提供了一些设置好的打印样式表,都是英文名称,需要了解这些英文的大致意思,例如monochrome.ctb是单色输出,输出颜色都是黑色,需要打印黑白图纸的时候可以选这个打印样式表文件;grayscale.ctb是灰度输出,各种颜色都会映射成灰度进行输出,gcad.ctb是基本样式表,图形颜色和输出颜色相同。其他CAD如果采用CTB的话,这个文件名字会有所不同,至于其他的文件很少用到,自己编辑一下,看看参数就知道设置的规律了。


2、虽然浩辰CAD提供了一些设置好的打印样式表,但不是选用这些文件就可以了,我们经常需要根据自己的需要对设置进行修改。CAD提供的打印样式表主要对输出颜色进行预设,线宽都是采用的默认值:使用对象线宽。如果你在图中针对所有图形都设置了线宽(可以通过图层设置,也可以每个图形单独设置),在打印时只需考虑输出颜色的话,可以直接选用CAD自带的某个CTB文件。如果你需要通过颜色控制打印线宽,在选用某个CTB文件后,需要点编辑按钮,根据自己的需要去设置线宽,调整好后可以另存一个CTB文件供今后使用,不用重复进行相同的设置。


3、如果单位对打印输出有统一要求,并有规定使用的CTB文件,只需要将CTB文件保存到浩辰CAD的相应目录下就可以了,不同版本保存的目录不同,你在"选项"对话框中可以看到这个路径位置。输入OP命令,在"选项"对话框中点"文件",在列表中可以找到打印样式表搜索路径。打印样式表拷进去后,如果在打印对话框中找不到新拷进去的CTB,重新启动CAD软件应该就可以看到了。


4、打印样式表中有很多参数,除了颜色和线宽外,其他参数我也没有试过,也不太清楚什么意思。一般情况下可以不用管,如果想用的话,不妨看看帮助文件吧。


5、当编辑CTB文件时,可以一次选中多个颜色或所有颜色进行设置,选择颜色时同样可以使用SHIFT和CTRL键。
