CAD中图框和布局显示的背景为何不匹配?

2017-03-01 3281 浩辰CAD

当进入布局空间后,我们会看到一张虚拟的图纸。但我们在插入标准图框后有时会发现图框和图纸背景不匹配,这怎么办呢?

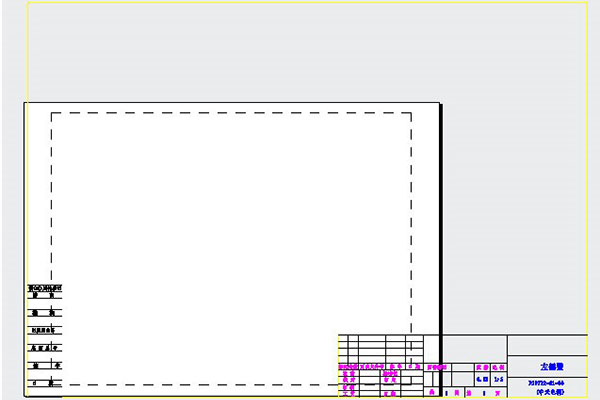

CAD中图框和布局显示的背景不匹配

默认的图纸背景是固定的,肯定无法满足不同幅面图纸打印的需要,出现这种不匹配的现象很正常。

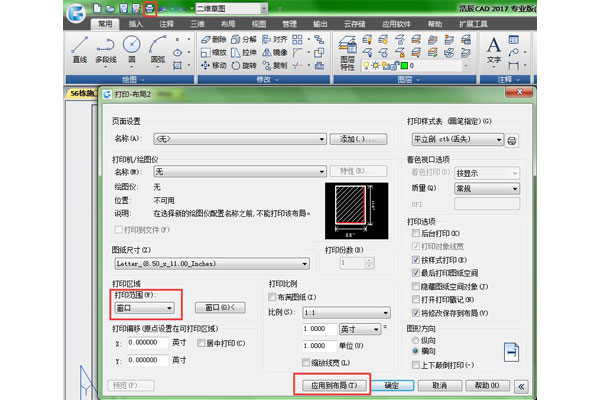

要想使图纸背景与图框匹配,更真实反映图纸在纸张上的排布状况,就需要合理进行页面设置。操作很简单,就是进行一次正常的打印设置后,将设置应用到布局。操作如下:启动打印命令,打印范围选“窗口”,框选图框,选择打印机型号,纸张尺寸,比例等各项参数,设置点"应用到布局",图纸背景就会跟图框匹配。

CAD打印对话框

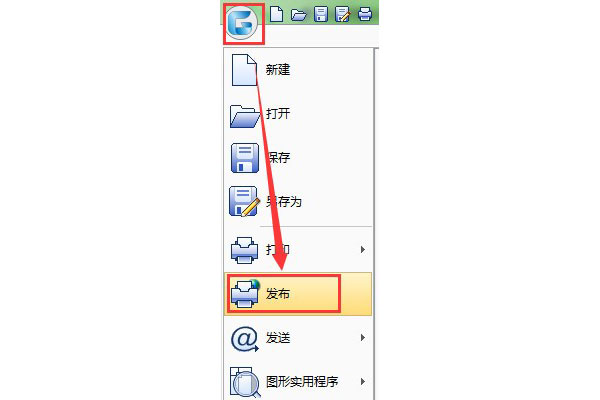

如果每个布局都设置好了页面设置,可以利用"发布"功能进行批量打印。

CAD发布功能

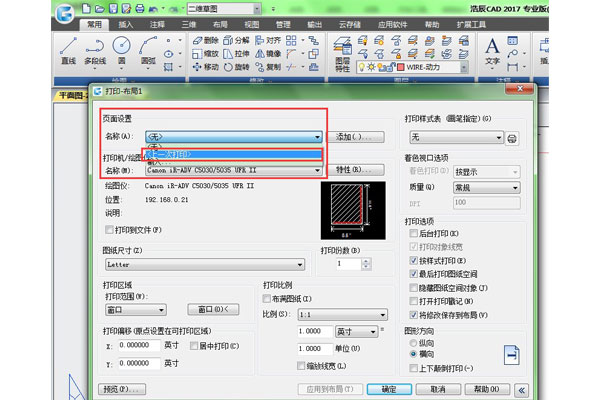

不过这要求一个布局里面只有一张图,并且这张图的打印设置已经完成。如果这次的打印设置要与上次打印设置基本一样,在“页面设置”下拉列表中选即可完成大部分设置工作。

CAD打印机选择
