如何使用浩辰CAD暖通来设置多联机模块冷凝管功能?

2019-01-03 5961 暖通CAD

摘要:

浩辰CAD暖通软件的多联机模块中提供了冷凝管的绘制功能,分为冷凝立管和冷凝干管。其中冷凝立管布置提供了多种布置方式 譬如:任意布置、沿墙布置、墙角布置,布置时候会自动识别墙体墙角。冷凝干管则提供了任意布置,端点引出、管道引出、立管引出等多种布置方式。本文介绍加粗重点,浩辰暖通多联机模块冷凝管功能的学习。

正文:

浩辰CAD暖通——冷凝立管

菜单:[多联机]→[冷凝立管]

功能:布置立管

命令行提示:指定立管位置<任意>或[沿墙(Q)/墙角(X)/旋转90°(Z)/旋转(S)]:

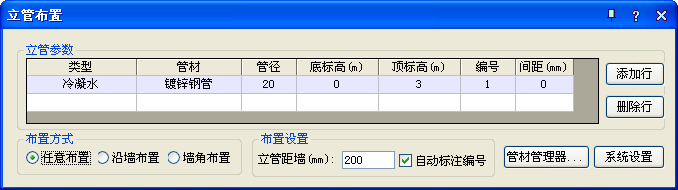

执行该命令后,弹出对话框,如图示:

1.可一次布置多种类型的立管;

2.任意布置:选择任意一个点为基准布置立管;

3.沿墙布置:可以选择建筑墙、直线、弧线、多段线作为所沿墙体,根据设置的距墙距离进行布置;

4.墙角布置:可以选择建筑墙的夹角点、直线或弧线的交点作为墙角,根据根据设置的距墙距离进行布置;

5.设置或增加管道类型,及对应管材、管径、管底标高、管顶标高、编号和多管之间的间距;

6.管线编号:编号根据图纸中已经存在的同类立管计算而得,根据【系统设置】→【绘图设置】中,是否自动补齐缺失的立管编号。如果需要勾选补齐,则会从编号1开始递增查找,只要找到未被使用的编号就进行使用;如果未勾选,则查找已经存在的同类管线中最大的编号,对其加一作为编号。

7.增加绘制管线:可以通过点击按钮添加行增加绘制的管线,也可以通过点击参数表中空白行的类型单元格,在弹出列表中选择需要添加的新管线类型进行添加;

8.删除绘制管线:可以通过点击按钮删除行删除当前选中的绘制管线,也可以通过店家参数表中需要删除的管线行的类型单元格,在弹出列表中选择最后一行空白进行删除;

9.立管的平面图样式和直径由【系统设置】→【绘图设置】中的相应参数决定;

10.自动标注编号:如勾选该项,则会在每组立管布置结束后,自动调用立管标注功能,需用户指定标注位置;

浩辰CAD暖通——冷凝干管

菜单:[多联机]→[冷凝干管]

功能:布置干管

命令行提示:选择起始点或[管端引出(X)/管上引出(Z)/立管引出(Q)]:

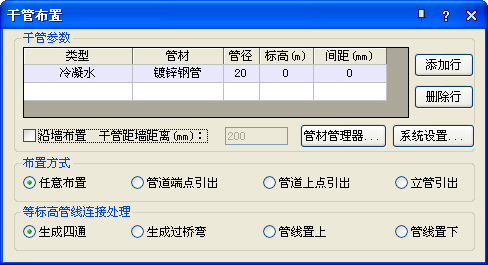

执行该命令后,弹出对话框,如图示:

1.可一次布置多种类型的干管;

2.设置或增加管道类型,及对应管材、管径、标高、多管之间的间距,绘制过程中修改标高软件自动生成合适的扣弯进行连接,间距指得是距离基准线的距离,基准线间距为0;

3.增加绘制管线:可以通过点击按钮添加行增加绘制的管线,也可以通过点击参数表中空白行的类型单元格,在弹出列表中选择需要添加的新管线类型进行添加;

4.删除绘制管线:可以通过点击按钮删除行删除当前选中的绘制管线,也可以通过店家参数表中需要删除的管线行的类型单元格,在弹出列表中选择最后一行空白进行删除;

5.沿墙布置:允许用户设置管线绘制时,总体相对辅助线偏移指定距离布置;

6.任意布置:可以选择图纸上任意一点作为起始点进行绘制;

7.管道端点引出:依次选择需要布置的管线对应的相同类型管线端口,进行引出绘制;

8.管道上点引出:依次选择需要布置的管线对应的相同类型管线上一点,进行引出绘制;

9.立管引出:选择需要布置的管线对应的立管,系统会自动尝试匹配正确的间距,进行引出绘制;

10.等标高管线连接处理:对绘制过程中与其他等标高管线相交的情况,提供四种处理方式:生成四通、生成过桥弯、管线置上和管线置下;
