如何使用浩辰CAD看图王中的角度标注功能?

2019-01-02 2965 浩辰CAD看图王

摘要:

浩辰CAD看图王是为了方便大家看图的一款软件,目前也包含了一些简单的编辑功能,软件的极速看图模式,做到了可以随时随地看图,不论身在何处,只要有手机,有浩辰CAD看图王,打开图纸即可浏览,方便又快捷;软件的高级制图模式下,之前可以进行一些简单的编辑操作,包括绘制单线,多段线,圆,圆弧,矩形,云线,文字,批注,删除,移动,复制,镜像,旋转等。

正文:

现在浩辰CAD看图王又新增了一个功能——角度标注。角度标注功能的增加,给我们的一些绘图,编辑等操作带来了很大的方便,可以快速完成一些简单的操作。那下面就为大家简单介绍下新功能角度标注的具体操作步骤。具体的操作步骤如下所示:

1. 创建角度标注

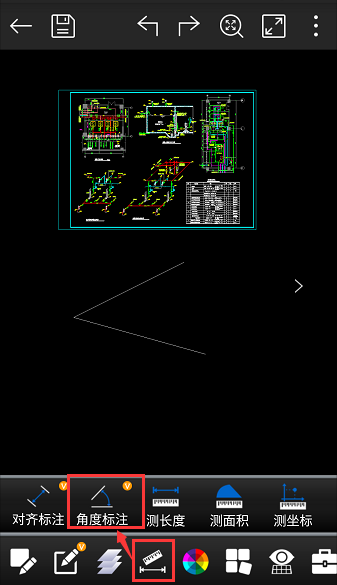

Step 1:启动角度标注命令;

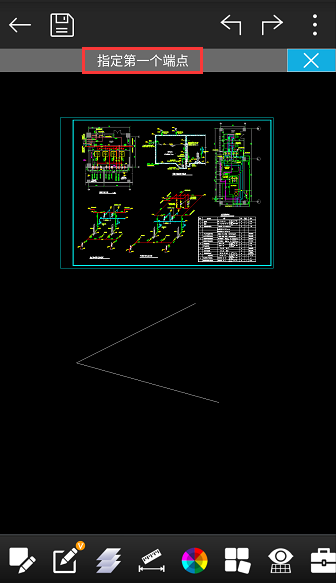

Step 2:根据命令提示指定第一个端点:

点击或拖动指定第一个端点。

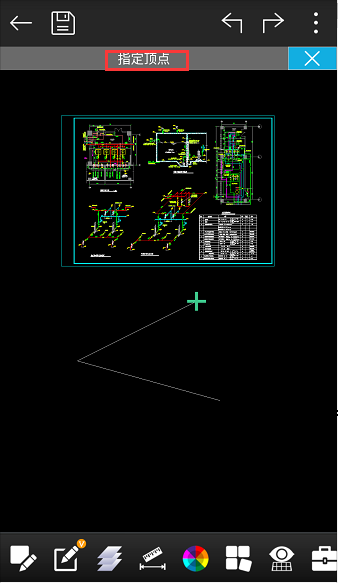

Step 3:根据命令提示指定顶点:

点击或拖动指定角的顶点。

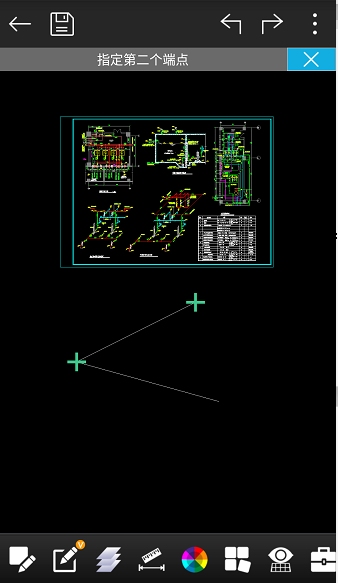

Step 4:根据命令提示指定第二个端点:

点击或拖动指定第二个端点。

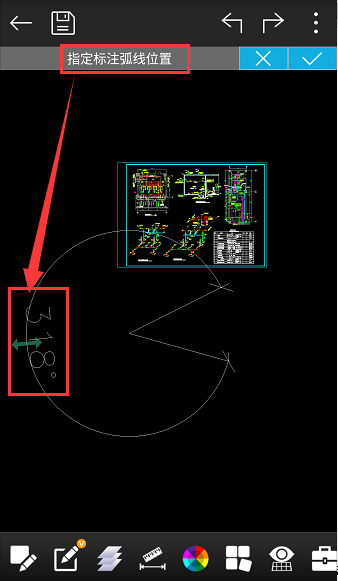

Step 5:指定标注弧线位置。

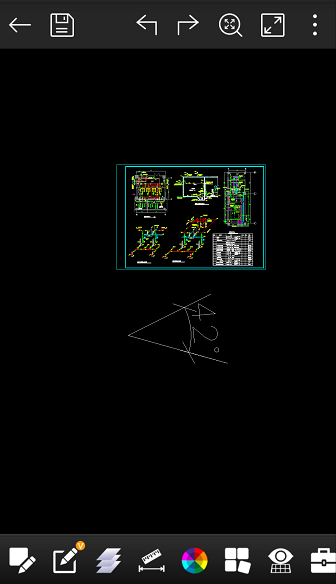

手指抬起后,显示角度标注和调整标注位置的箭头,拖动箭头调整标注弧线的位置。

Step 6:点击关键字完成或点击空白处完成。

2. 编辑角度标注:

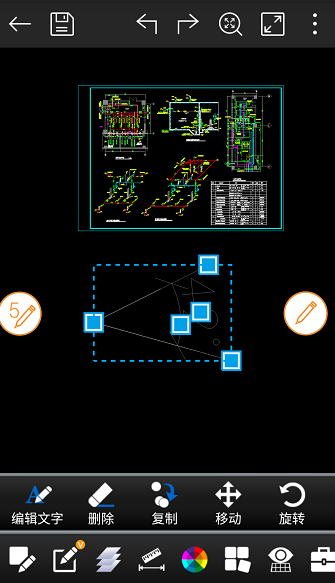

选择已创建的角度标注,编辑该标注。 选择后有外包矩形框,默认为夹点编辑状态。

操作说明:

夹点编辑(默认状态):

拖动夹点可调整尺寸线相对所选线段的间距;文字在尺寸线上的位置; 拖动过程中文字跟随变化。

参数编辑:

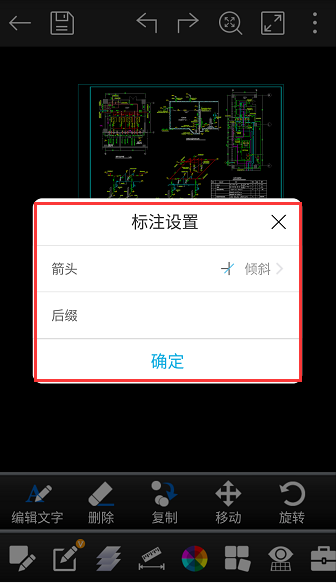

可修改箭头样式和后缀。提供的箭头样式包括建筑标记,实心闭合和倾斜。从图纸中读取的箭头样式,如果既不是建筑标记,实心闭合,也不是倾斜,则显示为:未知。

简单编辑:

可整体移动,旋转和拉伸标注。

菜单编辑:

修改文字,删除,移动,复制,旋转,镜像,颜色。

以上就是浩辰CAD看图王中角度标注的具体操作步骤,操作很简单,也很方便,很方便我们在测量的时候将测量的数据记录在图纸界面上。如果大家在以后的使用中会遇到需要对角度进行标注的情况,可以尝试使用下浩辰CAD看图王的角度标注的功能,真的很方便哦!希望今天的介绍会对你的使用有所帮助!
