如何使用CAD暖通来设置多联机的分歧管和阀门功能?

2019-01-03 5305 暖通CAD

摘要:

浩辰CAD暖通的多联机设计中,管线布置好后,阀门和分歧管是重要的设计部分。其中尤其是阀门的布置最为繁琐,图块大小、阀门样式、布置方向等等,极大的耗费了设计人员的精力。浩辰暖通阀门功能提供了丰富的阀门库供设计人员使用,并且提供了丰富的布置方式譬如翻转,旋转等功能。本文介绍每天进步,暖通cad多联机分歧管和阀门功能

正文:

浩辰CAD暖通——分歧管

菜  单:[多联机]→[分歧管]

功  能:分歧管布置

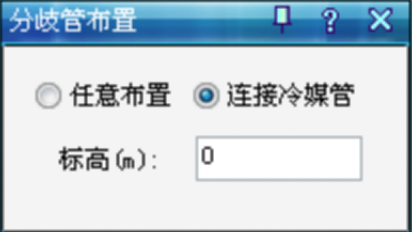

执行该命令后,弹出对话框,如图示:

有两种布置方式可供选择:

1.分歧管【任意布置】:根据输入的标高任意布置分歧管。

2.分歧管【连接冷媒管】:

命令行提示:请选择主管;

命令行提示:请选择支管;

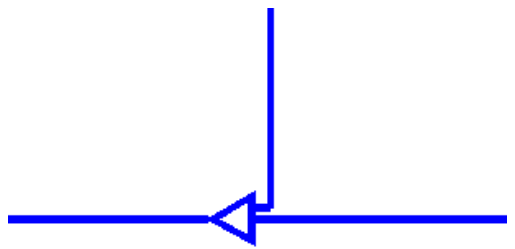

连接后的效果图如下:

3. 分歧管长度及类型属性设置取自系统设置/绘图设置/分歧管设置。

浩辰CAD暖通——阀门

菜单:[多联机]→[阀门]

功能:在任意位置布置阀门,或者沿管线布置阀门

命令行提示:选择布置点或[上下翻转(S)/左右翻转(Z)/放大(Q)/缩小(W)/旋转90°(A)/旋转(R)/直径(D)/标高(E)]:

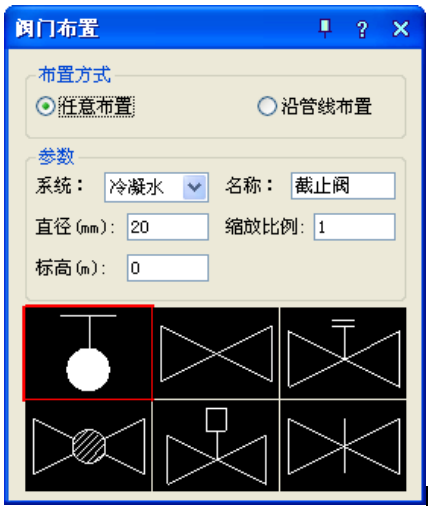

执行该命令后,弹出对话框,如图示:

1.可以修改阀门的名称、直径、缩放比例等参数;

2.任意布置:在图中任意一点不知阀门,阀门的所有参数均来自对话框,如果阀门正常被布置在管线上,则系统、角度和直径参数取自所在管线;

3.沿管线布置:布置过程中自动匹配鼠标点附近的管线,系统、直径、角度和标高参数取自该管线,其他参数取自对话框;

4.布置过程中可以通过命令行旋转角度、翻转操作和缩放功能等;

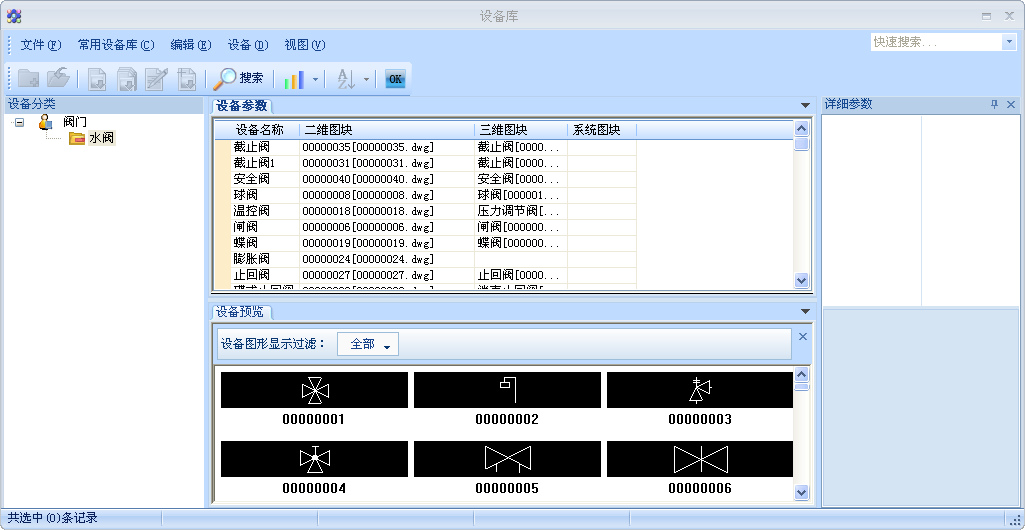

5.界面提供6种常用阀门,方便用户布置多种阀门时的切换操作,同时用户可以通过双击阀门预览图,修改该位置的常用阀门类型,会弹出对话框,如下图:

用户可以通过双击设备参数中的设备名称项,将该阀门自定义为常用阀门。
