如何使用CAD机械中明细表BOM模块来自动生成零部件的信息?

2019-01-04 6372 CAD机械

摘要:

在以往CAD机械设计时,零件图中的序号标注及其属性信息输入、明细表的设计等是非常麻烦的,其零件序号需要一件一件用画线命令去画,然后再用文字输入命令逐件写入其件号。另外,CAD机械明细表的设计需要我们手动绘制表格并依次填写数据,浪费设计师大量时间。

正文:

针对以上问题,浩辰CAD机械软件研发出了对图库中的零件自动生成并填写明细表的功能,能够快速完成装配图中各零部件序号指引线的标注及其序号、名称、材料、零件类型等属性信息的自动输入。

1.系列化零件设计

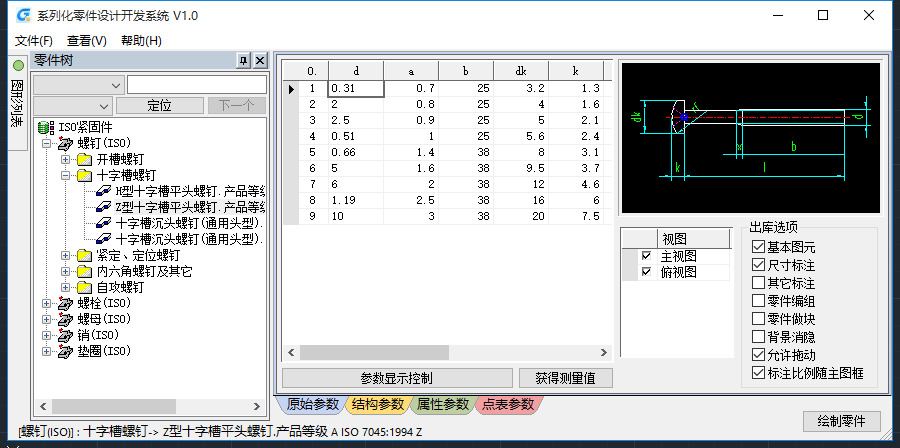

浩辰CAD机械软件中调用【浩辰机械】→【系列化零件设计系统(S)】→【系列化零件出库】或输入“GM_SPART_OUT(或 XL)”命令,就会出现如下图1所示界面:

具体详细零件设计过程参见《浩辰CAD机械软件用户手册》,这里不再一一介绍。

2.序号

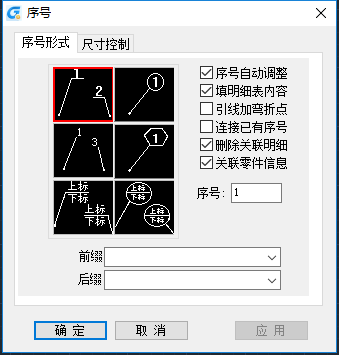

在浩辰CAD机械软件中调用【浩辰机械】→【序号/明细表】→【序号】或输入“XH”命令,就会弹出如下图2所示对话框。可以选择以下六种序号形式对各零件进行序号标注。

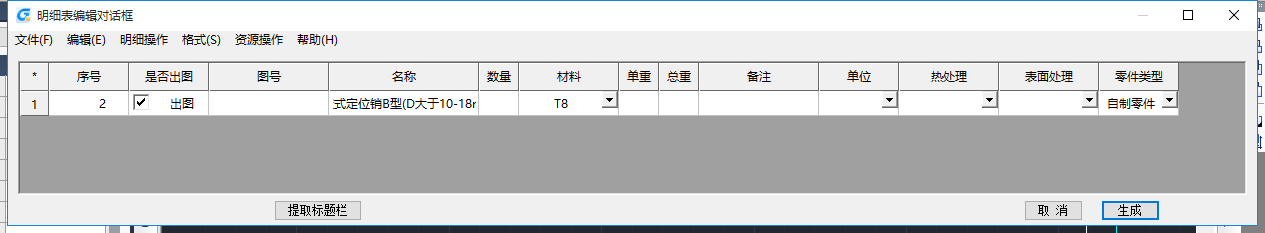

选择上图2中【填明细表内容】选项时,在放置序号引出点时,弹出“明细表编辑”对话框,此时可直接自动输入序号、名称、材料、零件类型等属性信息所对应的明细表内容,点击【生成】按钮,将记录到随后生成的明细表中。如下图3所示:

3.明细表生成

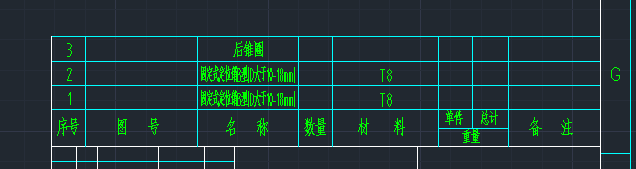

在浩辰CAD机械软件中调用【浩辰机械】→【序号/明细表】→【明细表生成】或输入“GMPARTLIST”命令,即可生成完整详细的明细表。如下图4所示:
