如何设置CAD暖通中多联机管线和设备的连接处理?

2019-01-03 4008 暖通CAD

摘要:

一般暖通绘图是繁琐的,CAD图纸的处理需要耗费大量的时间和精力。CAD暖通多联机布置好室内室外机后,管线布置好后,细节的处理也很重要。譬如:管线上过桥弯的搭接、立管干管的连接,设备的连接等等。

浩辰CAD暖通直接提供了处理和连接功能,本文介绍CAD暖通多联机管线和设备的连接处理。

正文:

浩辰CAD暖通——过桥弯

菜单:[多联机]→[管线处理] →[过桥弯]

功能:在管线上搭接过桥弯

命令行提示:选择需要生成过桥弯的管线:

过桥弯的桥洞高度根据跨越管和主管的管径决定,平面图下半圆直径由【系统设置】→【绘图设置】中的单线过桥弯平面图示意直径参数决定。

过桥弯布置有两种模式,根据选择的管线的相交情况进行区分:

1.所有选择的管线相交于一点或延长线相交于一点:

命令行提示:选择的管线在平面上交于一点,手动指定连接过桥弯的主管线。

选择需要连接过桥弯的主管线:选择需要搭接过桥弯的主管,在改主管上生成过桥弯;

2.所有选择的管线和延长线不相交于一点:

命令行提示:选择的管线在平面上不交于一点,自动判断选择的管线是否需要生成过桥弯。

软件会根据所有选择到的管线,判断与其相交的所有管线,是否有需要生成过桥弯的地方。判断依据为:有管线在三维上碰撞;碰撞的管线并不属于同一系统;碰撞位置并非该管线的起点或终点;满足以上条件时,会自动生成过桥弯。

浩辰CAD暖通——立管连干管

菜单:[多联机]→[立管连干管]

功能:连接选择的立管和干管

命令行提示: 选择立管和干管:

选择完成后,会依次根据选择的立管,在选择的干管中查找距离最近的同一系统干管进行连接,特别的,当仅选择一根干管时,不考虑系统匹配问题。

浩辰CAD暖通——设备连管

菜单:[多联机]→[设备连管]

功能:将图中所选范围的设备与干管自动连接

命令行提示:请选择多联机对象:

命令行提示:请选择分歧管方向点:

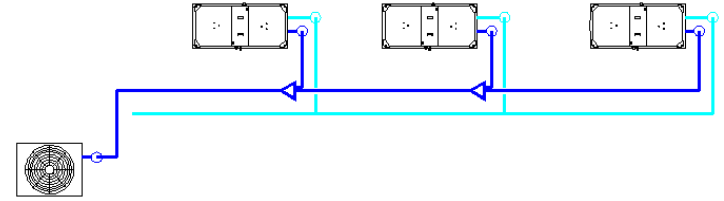

连接后的效果图如下:

说明:如果管线含有冷煤管,则在三通处自动生成分岐管。若无室外机,分岐管方向需要在选择管线时提示。
