如何使用CAD机械来绘制标准的齿轮图纸?

2019-01-04 25438 CAD机械

摘要:

齿轮是我们在CAD机械设计中应用非常广泛的,是传动机构的重要组成部分。在以往CAD机械软件中,没有画齿轮的模型,需要设计师手动去画,难度可想而知,并且对于齿轮的参数也没办法一目了然地查看。对于上述种种困难,浩辰CAD机械软件给出了完美答案。

正文:

浩辰CAD机械软件中有自动生成齿轮的功能,只需要计算出模数等参数就可以快速从浩辰CAD机械软件中调用齿轮,精确绘制出来,并且能够插入参数对照表。帮助工程设计人员快速完成常见结构的圆柱齿轮设计和绘制。

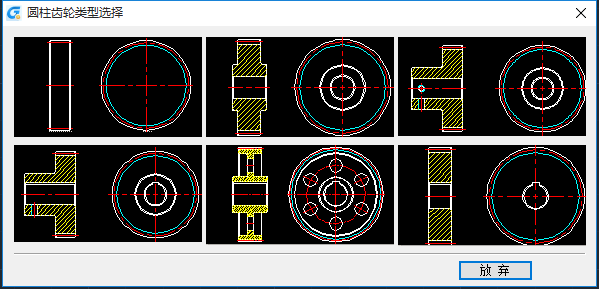

浩辰CAD机械软件中调用【浩辰机械】→【机械设计(M)】→【齿轮设计(G)】或输入“GMGEARDESIGN”命令,就会出现如下图1所示界面:

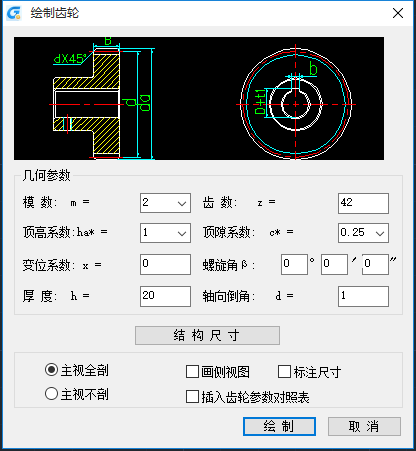

以上面6种常见结构中的第4种图形为例,单击第4种图形对应的图片,弹出如下图2所示对话框:

绘制齿轮外部轮廓所需的关键参数及主尺寸。

“主视全剖”、“主视不剖”单选:绘制剖视图或不剖。

“画侧视图”:是否绘制主视图的同时绘制侧视图。

“标注尺寸”:是否标注关键尺寸。

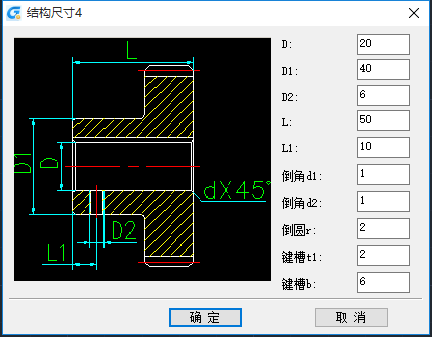

“结构尺寸”:弹出如下图3所示对话框:

可参照图示对齿轮内非主尺寸及局部结构的尺寸进行修改。本功能提供了图形图元在参数不合理时的干涉判断。例如:输入倒角过大时会提示“d 大于全齿高”。螺孔尺寸错误时会提示“螺孔空间不足,或与其他尺寸冲突。其他结构形式的使用方式与类型4一致。

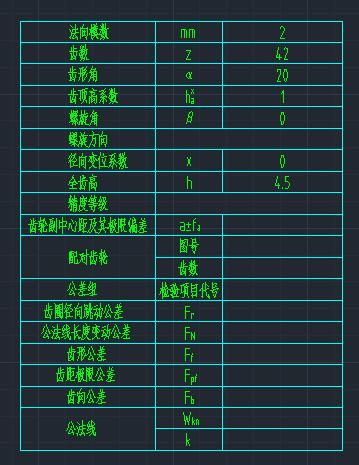

“插入齿轮参数对照表”:是否插入齿轮参数对照表,此表双击即可编辑。如下图4所示
