如何批量修改CAD的块属性?

2018-12-27 24060 CAD

概述:

为了提供一种块属性文字的快速修改方式,浩辰CAD专门开发了批量属性文字编辑工具。具体操作讲述一下,命令battman设置。

正文:

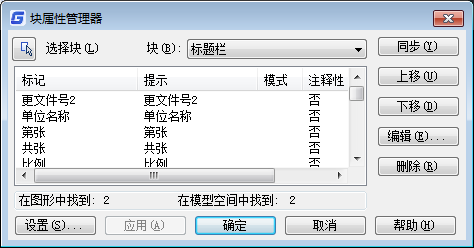

执行命令battman后,如果当前图纸中含有属性文字,则浩辰CAD会弹出属性文字编辑对话框,如下图所示。如果当前图纸中没有定义过属性文字,则不会弹出对话框,但浩辰软件将会给出“此图形不包含带属性的块”的提示。

在性文字编辑对话框中,可以定义、编辑或删除属性。对于每一个选定块,属性列表下的说明都会标识在当前图形和在当前布局中相应块的实例数目。

按钮功能说明:

①选择块:单击此按钮后,可以返回绘图空间选择带有属性的块。

②同步:这一按钮在属性批量修改中十分有用。比如,如果定义了一个属性文字,而此属性文字又分别与其他图形被定义为20个不同的块,当修改这20个块中某一个块属性文字的字高、颜色后,单击“同步”按钮,其他19个图块的属性文字的字高、颜色自动发生变化,而且,最难能可贵的是,此功能只是改变了属性文字的特征属性,不会修改属性文字的赋值。

③上移、下移:上移或下移选定的属性。

④编辑:对指定的属性进行编辑,单击该按钮后将弹出“编辑属性”对话框

⑤删除:删除指定的属性。

⑥设置...按钮:控制“块属性管理器”中属性列表的外观。单击该按钮后将弹出“块属性设置”对话框
