如何在浩辰CAD看图王中设置标注格式?

2018-12-29 5308 浩辰CAD看图王

摘要:

浩辰CAD看图王是为了方便大家看图的一款软件,目前也包含了一些简单的编辑功能,软件的极速看图模式,做到了可以随时随地看图,不论身在何处,只要有手机,有浩辰CAD看图王,打开图纸即可浏览,方便又快捷;软件的高级制图模式下,之前可以进行一些简单的编辑操作,包括绘制单线,多段线,圆,圆弧,矩形,云线,文字,批注,删除,移动,复制,镜像,旋转等,浩辰CAD看图王为了满足大家的使用需求,方便大家的使用,现在又新增了一个功能——标注设置。标注设置功能的增加,给我们的一些不同的标注操作带来了很大的方便,可以快速根据需要完成一些简单的标注操作。那下面就为大家简单介绍下新功能标注设置的具体操作步骤。

正文:

标注的种类有很多,每一种标注可能需要的标注样式也有所不同,比如说:建筑上的标注就需要是短斜线,在对角度进行标注的时候就需要使用箭头,在标注半径的时候使用单向箭头等。如果在标注的时候,只可以使用一种标注样式,可能标注出来的结果就会很乱,而且也不规范,给看图者带来了很多不必要的麻烦,因此,为了满足各方面的需求,浩辰CAD看图王增加了标注设置的功能,其实主要就是设置标注的样式,其次,也可以设置下标注的后缀等,方便看图。那么,标注设置在什么地方呢?如何操作呢?今天就为大家简单介绍下标注设置的相关步骤,具体操作步骤如下所示:

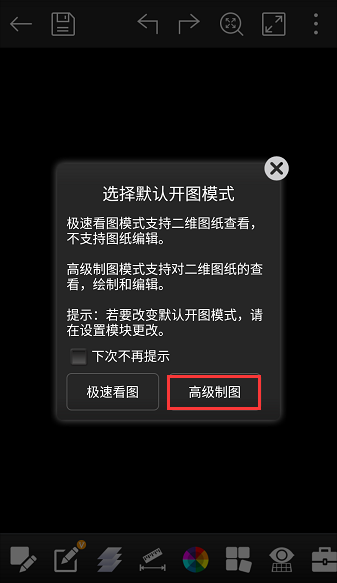

1、以高级制图模式打开图纸;

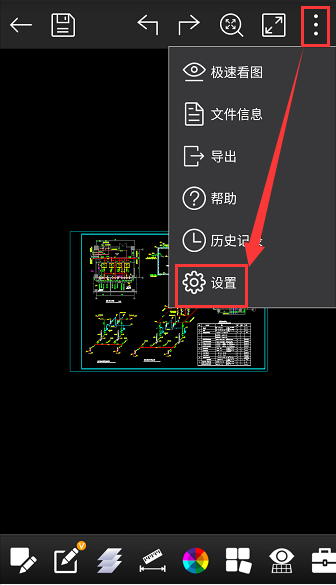

2、点击图纸右上角缩略符,选择设置;

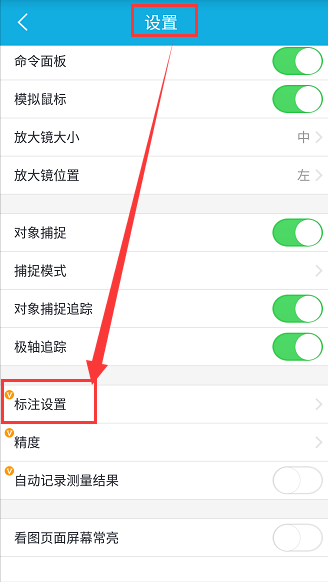

3、在设置界面,找到标注设置;

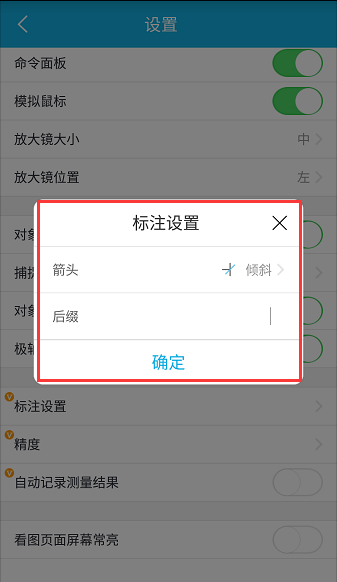

4、点击标注设置出现箭头和后缀两个选项;

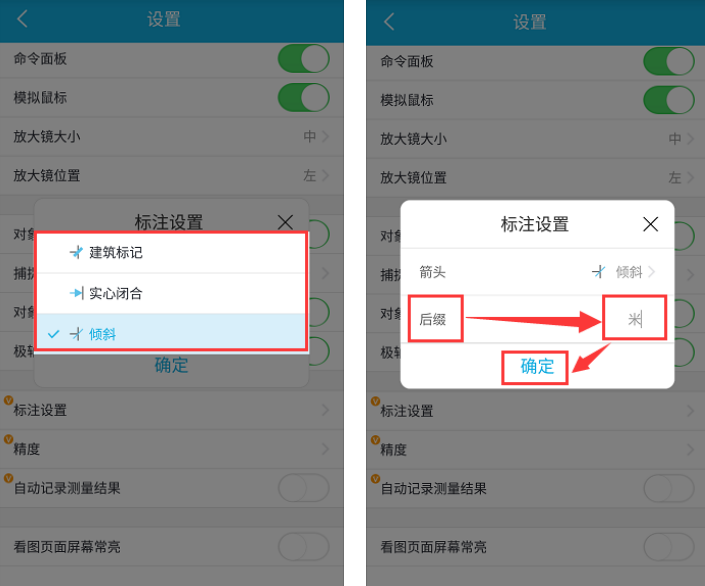

5、点击箭头可以设置标注的样式,点击后缀可以自己手动输入需要的后缀,点击确定,完成设置。

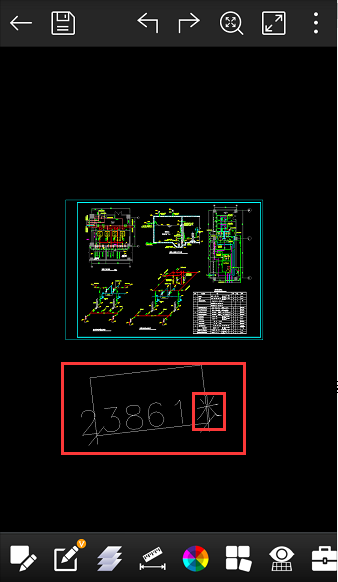

6、在标注设置完成后,再接下来进行标注的时候就会使用新的标注样式进行标注,如下图所示:

以上就是浩辰CAD看图王中标注设置功能的具体操作步骤,是不是很简单,理解容易,操作简单,易学易操作,这么好用的功能就推荐给大家使用了,在以后的使用中如果遇到需要的地方,大家可以尝试下。希望今天的介绍对大家会有帮助。
